Вентиляторы для охлаждения электроники: виды, характеристики и как выбрать

Вентилятор кажется самой простой деталью в устройстве: крыльчатка, мотор, два провода. При этом именно с него начинаются самые обидные отказы, потому что перегрев убивает электронику медленно и незаметно. В статье разберем, чем осевой вентилятор отличается от центробежного, почему расход воздуха из каталога никогда не совпадает с реальным, как за минуту посчитать нужную производительность, откуда берется шум и почему ресурс вентилятора зависит от температуры сильнее, чем от чего-либо еще.

Содержание

• Зачем электронике активное охлаждение
• Как работает вентилятор
• Осевые, центробежные и тангенциальные
• Переменный ток, постоянный ток и EC
• Типоразмеры и толщина
• Расход воздуха и статическое давление
• Как посчитать нужный расход
• Шум и обороты
• Подшипники и ресурс
• Управление скоростью
• Тахосигнал и контроль отказа
• Направление потока и монтаж
• Решетки, фильтры и пыль
• Радиаторы и пассивная часть
• Что сокращает срок службы
• Как выбрать вентилятор: порядок действий
• Типичные ошибки
• Частые вопросы

Зачем электронике активное охлаждение

Любой компонент, через который течет ток, часть энергии превращает в тепло. Пока тепла немного, его хватает отвести через корпус детали, дорожки платы и стенки прибора: это пассивное охлаждение, и оно бесплатно. Проблема начинается, когда мощность растет, а площадь поверхности нет.

Перегрев опасен не тем, что деталь сгорает мгновенно. Гораздо чаще он работает исподволь: электролитические конденсаторы высыхают, смазка в подшипниках густеет, параметры полупроводников уплывают, пайка растрескивается от циклов нагрева и остывания. Устройство при этом продолжает работать, просто ресурс его сокращается в разы. Именно поэтому тепловой расчет делают на этапе проектирования, а не после первых отказов из сервиса.

Активное охлаждение решает задачу прямолинейно: вентилятор прогоняет через корпус воздух, тот забирает тепло и уносит наружу. Взамен появляются движущаяся деталь с конечным ресурсом, шум и путь для пыли внутрь. Поэтому правильный порядок такой: сначала уменьшают тепловыделение и улучшают пассивный отвод, и только потом ставят вентилятор. Как оценить нагрев конкретного компонента по документации, разобрано в статье Что такое datasheet и как его читать.

Как работает вентилятор

Внутри корпуса вентилятора стоит бесколлекторный или, у сетевых моделей, асинхронный двигатель, на валу которого сидит крыльчатка. Лопасти захватывают воздух и толкают его в одну сторону, создавая поток и небольшой перепад давления между входом и выходом.

Важно понимать, что вентилятор не охлаждает. Он переносит тепло: забирает нагретый воздух изнутри и подает вместо него более холодный снаружи. Отсюда два практических следствия. Первое: в закрытом корпусе без отверстий вентилятор бесполезен, он будет гонять один и тот же воздух по кругу. Второе: температура внутри прибора никогда не опустится ниже температуры окружающей среды, сколько бы мощных вентиляторов вы ни поставили.

Второе следствие часто удивляет. Если в шкафу летом плюс сорок, а внутри требуется плюс тридцать пять, никакой вентилятор задачу не решит, потому что охлаждать нечем. В таких случаях переходят к кондиционированию или к теплообменникам, а вентилятор оставляют для перемешивания воздуха внутри объема.

Осевые, центробежные и тангенциальные

Три конструкции решают разные задачи, и подменять одну другой не получится.

Осевой вентилятор гонит воздух вдоль оси вращения, как пропеллер. Он дает большой расход при небольшом перепаде давления, компактен и дешев. Это самый массовый тип: именно осевые модели стоят в блоках питания, компьютерах, шкафах автоматики и приборных корпусах.

Центробежный, он же радиальный, всасывает воздух вдоль оси и выбрасывает его вбок, под прямым углом, через улиткообразный кожух. Расход у него при тех же габаритах меньше, зато он создает заметно большее давление. Это выбор там, где воздуху приходится продавливаться через сопротивление: плотный фильтр, длинный канал, густой радиатор.

Тангенциальный, или поперечный, имеет длинную барабанную крыльчатку и дает широкий равномерный поток по всей длине. Его применяют там, где нужно обдуть протяженную поверхность: в тепловых завесах, в некоторых видах приборов и техники со щелевым выходом воздуха.

Практическое правило звучит так: если воздух идет свободно, берут осевой, если ему приходится проталкиваться через сопротивление, смотрят в сторону центробежного. Ассортимент собран в разделе вентиляторов и теплового оборудования.

Переменный ток, постоянный ток и EC

Второе деление проходит по типу питания, и от него зависит очень многое, включая возможность управлять скоростью.

Вентилятор переменного тока подключается прямо к сети и не требует отдельного источника: это его главное достоинство. Расплата в том, что обороты жестко привязаны к частоте сети, а в каталогах производительность часто указана сразу для двух частот, 50 и 60 Гц. В российской сети актуально меньшее из двух значений, и при расчете охлаждения это надо учитывать. Такие модели собраны в разделе вентиляторов переменного тока.

Вентилятор постоянного тока требует низковольтного питания, зато позволяет управлять скоростью и отдавать сигнал о своих оборотах. В устройстве, где уже есть шина 12 или 24 В, выбор почти всегда падает на него. Раздел каталога: вентиляторы постоянного тока. Подобрать источник питания под такую шину поможет статья Как выбрать блок питания для устройства.

Регулировать обороты вентилятора переменного тока бытовым диммером нельзя. Двигатель начинает гудеть, греться и терять момент, а вместо тихой работы вы получаете вибрацию и сокращение ресурса. Если скорость нужно менять, берут модель постоянного тока или вентилятор со встроенной электроникой, где управление предусмотрено конструкцией.

Типоразмеры и толщина

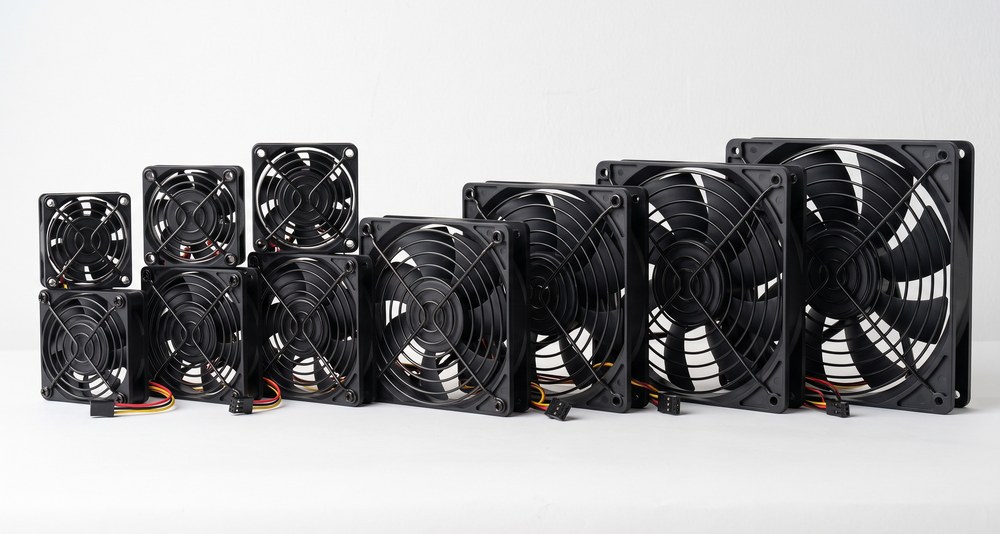

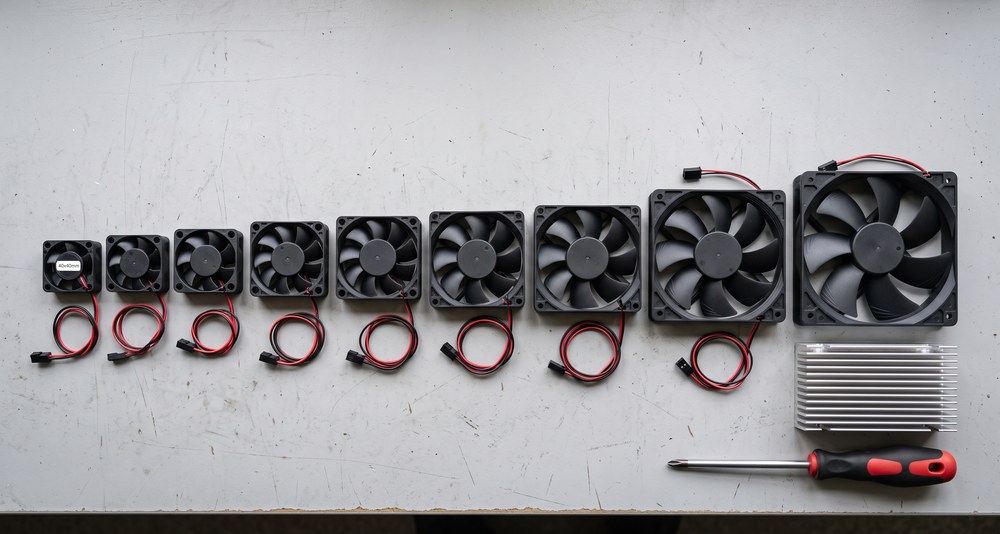

Осевые вентиляторы выпускают в стандартной сетке размеров, и это удобно: посадочные отверстия совпадают у всех производителей. Ходовой ряд начинается от 25 и 30 мм для совсем компактной техники и идет через 40, 50, 60, 70, 80, 92, 120 и 140 мм до 172 и 200 мм для силового оборудования.

Вторая цифра в обозначении это толщина. У одного и того же квадрата 120 мм встречаются исполнения толщиной 25 и 38 мм, и это не косметическая разница: более толстый вентилятор при тех же оборотах дает больший расход и заметно большее давление. Когда места в глубину хватает, толстая версия почти всегда выгоднее.

Общее правило подбора габарита выглядит контринтуитивно, но работает железно: при равной производительности больший вентилятор на низких оборотах тише и живет дольше, чем маленький на высоких. Поэтому если в корпусе есть место, берут размер побольше и крутят его помедленнее. Именно так проектируют тихую технику.

Расход воздуха и статическое давление

Два главных параметра вентилятора всегда идут парой, и по отдельности каждый из них вводит в заблуждение.

Расход воздуха, он же производительность, измеряется в кубометрах в час или в кубических футах в минуту. Пересчет простой: один кубический фут в минуту это примерно 1,7 кубометра в час. Указанная в каталоге цифра это максимальный расход при полностью свободном потоке, то есть когда вентилятор ничем не нагружен и дует в пустоту.

Статическое давление показывает, какой перепад способен создать вентилятор, и его максимум достигается в противоположной точке: когда выход полностью перекрыт и расход равен нулю. Между этими двумя крайностями лежит характеристика вентилятора, кривая, которую производитель приводит графиком в документации.

Реальная работа происходит в точке пересечения этой кривой с кривой сопротивления вашей системы: решеток, фильтров, радиаторов, изгибов канала и просто тесноты внутри корпуса. Именно поэтому реальный расход всегда меньше каталожного, часто в полтора или два раза. Ошибка тут стоит дорого: вентилятор выбран по красивой цифре свободного потока, а в собранном приборе он выдает половину и не справляется.

Практический вывод: чем плотнее сопротивление на пути воздуха, тем важнее давление, а не расход. Для корпуса с фильтром и густым радиатором вентилятор с большим свободным потоком, но слабым давлением окажется хуже более скромного, но напористого.

Как посчитать нужный расход

Расчет требуемой производительности делается за минуту и не требует ничего, кроме двух цифр: сколько тепла выделяется внутри и на сколько градусов допустимо нагреть проходящий воздух.

Формула для воздуха при обычных условиях выглядит так: расход в кубометрах в час равен 3,1 × P / dT, где P это рассеиваемая мощность в ваттах, а dT это допустимый перегрев воздуха в градусах. Разберем на примере. Шкаф автоматики рассеивает 200 Вт, внутри допустимо иметь воздух на 10 градусов теплее наружного. Считаем: 3,1 × 200 / 10 = 62 кубометра в час.

Дальше добавляют запас на сопротивление системы. Решетка, фильтр и теснота внутри съедают значительную часть производительности, поэтому расчетную цифру умножают примерно на два и подбирают вентилятор с каталожным расходом около 120...130 кубометров в час. Для нашего примера это типичная модель размером 120 мм.

Отдельно проверьте, откуда берется мощность в расчете. Это не потребление устройства от сети, а именно та часть, что превращается в тепло. Для блока питания с коэффициентом полезного действия 90 процентов и нагрузкой 300 Вт в тепло уходит порядка 30 Вт, а не 300. Для линейного стабилизатора наоборот: рассеиваемая мощность равна произведению падения напряжения на ток, и она может быть сопоставима с полезной. Разница между линейными и импульсными решениями разобрана в статье Стабилизаторы напряжения: линейные и импульсные.

Шум и обороты

Шум это главная причина, по которой вентиляторы не любят. И почти всегда он лечится правильным подбором, а не смирением.

Работают законы подобия. При изменении оборотов расход воздуха меняется пропорционально скорости, создаваемое давление пропорционально квадрату скорости, а потребляемая мощность пропорционально кубу. Из этого следует важное: замедлив вентилятор вдвое, вы теряете половину расхода, но потребление падает в восемь раз, а шум снижается очень заметно.

Именно поэтому тихие решения строят через размер. Два примера с одинаковой производительностью: маленький вентилятор на высоких оборотах и крупный на низких. Второй будет ощутимо тише, проживет дольше и потребит меньше, а займет всего лишь больше места.

Вторая часть шума не аэродинамическая, а механическая: вибрация корпуса, резонанс тонкого металла панели, гул подшипника на исходе ресурса. Лечится это мягкими крепежными вставками, силиконовыми шпильками вместо жестких винтов и жесткостью самой панели. Иногда замена четырех стальных винтов на резиновые демпферы дает больший эффект, чем смена вентилятора.

Третий источник шума это турбулентность на препятствиях. Решетка со штампованными отверстиями шумит сильнее проволочной, а вентилятор, прижатый вплотную к плоской стенке, начинает свистеть. Небольшой зазор и аккуратная геометрия входа стоят ноль рублей и заметно снижают уровень звука.

Подшипники и ресурс

Подшипник это деталь, которая определяет, сколько вентилятор проживет. Вариантов на рынке три основных.

Подшипник скольжения самый дешевый и на старте самый тихий. Его слабое место это смазка: она густеет и вытекает от нагрева, поэтому в горячей зоне ресурс падает быстро. Есть и монтажная тонкость: такие модели лучше работают при вертикальной оси вращения, то есть когда вентилятор дует вверх или вниз, а не сбоку.

Шариковый подшипник дороже и на старте немного громче, зато гораздо спокойнее относится к нагреву и к любому положению оси. Для круглосуточной работы и для горячих мест это правильный выбор. Существуют исполнения с одним шариковым и одним скользящим подшипником как компромисс по цене.

Гидродинамические и подобные им конструкции с улучшенным удержанием смазки занимают промежуточное положение: тише шариковых и живут дольше обычных скользящих.

Заявленный ресурс вентилятора всегда указан для конкретной температуры, и обычно это комфортные условия около 25 или 40 градусов. В горячей зоне он падает многократно: для смазки действует общее правило химической деградации, по которому каждые примерно десять градусов сверху сокращают срок службы приблизительно вдвое. Поэтому вентилятор, поставленный прямо в поток горячего воздуха на выходе, изнашивается заметно быстрее того, что стоит на холодном входе.

Управление скоростью

Постоянно крутить вентилятор на полных оборотах бессмысленно: большую часть времени нагрузка ниже максимальной. Управление скоростью экономит ресурс, снижает шум и потребление.

Самый грубый способ это снижение напряжения питания. Он работает, но имеет неприятную границу: ниже определенного уровня двигатель просто не стартует, и после остановки вентилятор может не запуститься снова, даже если напряжение чуть выше пускового. Поэтому нижний предел выбирают с запасом и проверяют пуск на холодную.

Правильный способ для современных моделей это управление широтно-импульсным сигналом по отдельному входу. Вентилятор при этом питается полным напряжением, а скорость задается скважностью управляющего сигнала, поэтому проблема запуска на низких оборотах исчезает. Разъем у таких моделей четырехконтактный: питание, земля, тахосигнал и вход управления. Как устроена сама модуляция, разобрано в статье ШИМ: что это, как работает и где применяется.

Отдельный класс задач это простое включение и выключение по температуре. Здесь достаточно термостата или контроллера, который управляет питанием вентилятора через реле, а для сетевых моделей без механических контактов применяют оптопары с симисторным выходом. Принципы разобраны в статьях Реле: устройство, виды и принцип работы и Оптопары: устройство, принцип работы и гальваническая развязка.

Схемная тонкость для тех, кто коммутирует вентилятор постоянного тока транзистором: двигатель это индуктивная нагрузка, и при размыкании он дает выброс напряжения. Обратный диод параллельно вентилятору обязателен, иначе ключ живет недолго. Подбор диода разобран в статье Диоды: виды, характеристики и применение, компоненты в разделе дискретных полупроводников.

Тахосигнал и контроль отказа

Трех и четырехпроводные вентиляторы постоянного тока отдают сигнал о своих оборотах отдельным проводом. Внутри стоит датчик, который переключается при прохождении магнитных полюсов ротора, и на выходе получаются импульсы: у большинства моделей два импульса на один оборот.

Практическая ценность этого сигнала не в том, чтобы красиво показывать обороты, а в том, чтобы заметить отказ. Заклинивший или замедлившийся вентилятор обычно обнаруживают по последствиям, то есть по выходу из строя перегретого узла. Контроль тахосигнала позволяет поймать проблему заранее и, например, снизить мощность устройства или подать аварийный сигнал.

Выход тахометра почти всегда сделан с открытым коллектором, поэтому ему нужен подтягивающий резистор к питанию логики. Работает такой датчик на эффекте Холла, о котором подробно написано в статье Датчики Холла: принцип работы, виды и применение, а сами датчики собраны в разделе магнитных датчиков.

Направление потока и монтаж

На корпусе любого вентилятора выштампованы две стрелки: одна показывает направление вращения крыльчатки, вторая направление воздушного потока. Ориентироваться нужно на вторую, и проверять ее перед закручиванием винтов, а не после сборки прибора.

Дальше решается принципиальный вопрос: вентилятор работает на вдув или на выдув. При работе на вдув внутри корпуса создается небольшое избыточное давление, и воздух выходит наружу через все щели. Пыль при этом попадает внутрь только через вход, где стоит фильтр. При работе на выдув внутри наоборот образуется разрежение, и воздух подсасывается через каждую щель вместе с пылью, минуя любые фильтры.

Поэтому для запыленной среды и для шкафов с фильтрами почти всегда выбирают нагнетание. Выдув оставляют там, где нужно как можно быстрее убрать горячий воздух из конкретной зоны, и где пыль не проблема.

Второй момент это организация потока. Воздух должен проходить через горячие узлы, а не гулять по пустой части корпуса. Вход и выход разносят по диагонали, чтобы поток пересекал весь объем, а не замыкался коротким путем прямо от входа к выходу. Иногда достаточно простой перегородки из пластика, чтобы направить воздух туда, где он нужен.

Отдельно про обратный поток. Если в корпусе несколько вентиляторов и часть из них выключена, через остановленные модели воздух может идти в обратную сторону, сводя эффект на нет. В таких схемах ставят обратные жалюзи либо управляют всеми вентиляторами одновременно.

Решетки, фильтры и пыль

Решетка на вентиляторе выполняет две функции: защищает пальцы от крыльчатки и крыльчатку от посторонних предметов. Проволочная решетка сопротивляется потоку меньше и шумит тише штампованной, поэтому в технике, где важен звук, выбирают именно ее.

Фильтр это всегда компромисс. Он не пускает пыль, но добавляет сопротивление, и чем плотнее материал, тем сильнее падает расход. Забитый фильтр может уронить производительность в разы, поэтому при его использовании закладывают запас по давлению и предусматривают доступ для обслуживания без разборки прибора.

Пыль вредна не только тем, что оседает на радиаторах и ухудшает теплоотдачу. Она попадает в подшипник, нарушает балансировку крыльчатки и добавляет вибрацию. Вентилятор с наросшей на лопастях шубой начинает гудеть задолго до того, как окончательно встанет.

Для оборудования в тяжелых условиях выпускают вентиляторы в защищенном исполнении со степенью защиты, обозначаемой двумя цифрами после букв IP. Первая цифра отвечает за пыль, вторая за воду. Такие модели дороже, но в цеху или на улице обычный вентилятор проживет несоизмеримо меньше.

Радиаторы и пассивная часть

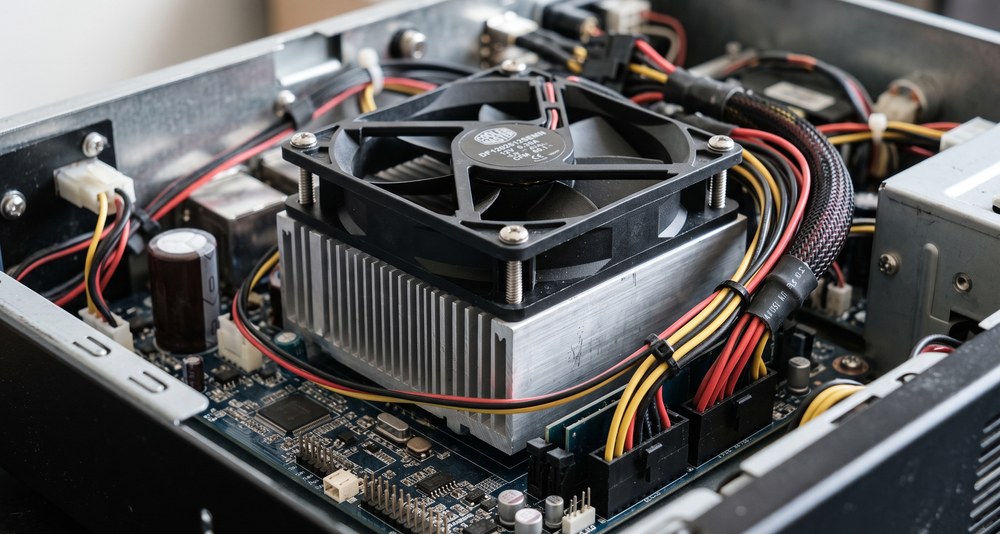

Вентилятор редко работает сам по себе. Обычно он часть системы, где тепло сначала снимается с корпуса компонента радиатором, а уже потом уносится воздухом.

Ключевое место в этой цепочке это стык между деталью и радиатором. Даже отполированные поверхности соприкасаются лишь частично, а воздух в микрозазорах проводит тепло очень плохо. Поэтому применяют термопасты и теплопроводящие прокладки: их задача не улучшить контакт, а вытеснить воздух. Отсюда правило: слой должен быть тонким. Толстый слой пасты сам становится тепловым сопротивлением и делает хуже.

Второй момент это ориентация ребер радиатора. Они должны идти вдоль потока воздуха, а не поперек. Радиатор, повернутый ребрами перпендикулярно движению воздуха, превращается в препятствие и работает заметно хуже, чем мог бы.

Третье: при естественной конвекции, без вентилятора, ребра ставят вертикально, потому что теплый воздух поднимается вверх. Горизонтально уложенный ребристый радиатор в пассивной схеме теряет значительную часть эффективности. Компоненты для сборки системы охлаждения собраны в разделе вентиляторов и теплового оборудования.

Что сокращает срок службы

Вентилятор это единственная движущаяся деталь в большинстве приборов, и обычно он отказывает первым. Понимание причин износа позволяет продлить его жизнь в разы без дополнительных затрат.

Главный враг это температура: она сушит смазку и старит пластик крыльчатки. Ставить вентилятор на холодном входе, а не в потоке уже нагретого воздуха, почти ничего не стоит, а ресурс поднимает существенно.

Второй фактор это пуски и остановки. Момент трогания самый тяжелый для подшипника, поэтому схема, которая дергает вентилятор каждые полминуты по порогу температуры, изнашивает его быстрее непрерывной работы. Лечится это гистерезисом: включать при одной температуре, выключать при заметно более низкой, чтобы циклы были редкими.

Третий фактор это вибрация и перекос при монтаже. Затянутый в перекошенном отверстии вентилятор работает с постоянной нагрузкой на подшипник, а жесткое крепление к резонирующей панели добавляет знакопеременную нагрузку.

Четвертое это пыль, о которой мы говорили выше. И пятое, менее очевидное: работа при пониженном напряжении, когда двигатель едва вращается. В таком режиме он не может нормально выйти на обороты, зато греется, поэтому глубокую регулировку напряжением заменяют управлением по отдельному входу.

Как выбрать вентилятор: порядок действий

1. Посчитайте, сколько тепла реально выделяется внутри. Берите не потребление устройства, а именно рассеиваемую мощность узлов.
2. Определите допустимый перегрев воздуха внутри корпуса и посчитайте требуемый расход по формуле выше.
3. Умножьте результат примерно на два, чтобы учесть сопротивление решеток, фильтров и тесноты внутри прибора.
4. Выберите тип питания: сетевой вентилятор, если низковольтной шины нет, модель постоянного тока, если шина есть и нужна регулировка.
5. Подберите типоразмер под доступное место, отдавая предпочтение большему размеру на меньших оборотах. Проверьте, помещается ли более толстая версия.
6. Сверьте не только расход, но и статическое давление, особенно если на пути воздуха стоят фильтр или плотный радиатор.
7. Выберите подшипник по условиям: скольжения для прохладных мест и вертикальной оси, шариковый для горячих зон и круглосуточной работы.
8. Решите вопрос управления и контроля: нужен ли вход регулировки скорости и тахосигнал для контроля отказа.
9. Продумайте монтаж: направление потока, вдув или выдув, разнос входа и выхода, демпферы, доступ к фильтру для обслуживания.

Проверить исправность вентилятора и его цепи питания несложно обычным прибором, порядок действий описан в статье Как пользоваться мультиметром: инструкция для начинающих.

Типичные ошибки

• Выбор по каталожному расходу без учета сопротивления системы: в собранном приборе реальная производительность оказывается вдвое ниже.
• Установка вентилятора в закрытый корпус без входных отверстий: воздух гоняется по кругу, тепло остается внутри.
• Работа на выдув в запыленной среде: разрежение внутри тянет пыль через все щели мимо фильтра.
• Маленький вентилятор на высоких оборотах вместо большого на низких: шум выше, ресурс ниже, потребление больше.
• Монтаж без проверки стрелки направления потока: вентилятор исправно работает, но дует не в ту сторону.
• Установка в поток горячего воздуха на выходе вместо холодного входа: смазка сохнет, ресурс падает многократно.
• Глубокая регулировка напряжением до режима, в котором двигатель не запускается после остановки.
• Коммутация вентилятора постоянного тока транзистором без обратного диода: выброс индуктивности выбивает ключ.
• Отсутствие контроля тахосигнала там, где отказ вентилятора приводит к перегреву дорогого узла.

Частые вопросы

Почему вентилятор дует, а температура внутри все равно высокая?

Три типовые причины. Первая: нет полноценного входа для воздуха, и вентилятор перегоняет один и тот же объем. Вторая: поток идет коротким путем мимо горячих узлов, потому что вход и выход расположены рядом. Третья: реальный расход намного ниже каталожного из-за фильтра, решетки и тесноты. Проверять начинают именно с этого, а не с замены вентилятора на более мощный.

Можно ли поставить вентилятор большего размера, чем предусмотрено?

Если место позволяет, это почти всегда улучшение: больший размер дает ту же производительность на меньших оборотах, а значит тише и с большим ресурсом. Проверить нужно три вещи: посадочные отверстия, глубину под более толстый корпус и потребляемый ток, чтобы источник питания и цепь коммутации его выдержали.

Чем отличается вентилятор на 12 В от вентилятора на 24 В при одинаковом размере?

Напряжением питания и, соответственно, потребляемым током при той же мощности. Производительность определяется не напряжением, а конструкцией и оборотами, поэтому модели на 12 и 24 В из одной серии обычно дают одинаковый расход. Выбирают тот, что соответствует имеющейся шине питания: подать 24 В на двенадцативольтовый вентилятор нельзя.

Как понять, что вентилятор скоро выйдет из строя?

Главный признак это изменение звука: появляется гул, стрекот или дребезг, которых раньше не было. Второй признак это падение оборотов, которое видно по тахосигналу, если он заведен на контроллер. Третий: вентилятор начинает раскручиваться не сразу после подачи питания. Любой из этих симптомов означает, что подшипник на исходе, и деталь меняют планово, не дожидаясь перегрева оборудования.

Итог простой: вентилятор подбирают не по красивой цифре в каталоге, а по расчету тепла и по реальному сопротивлению системы. Посчитайте рассеиваемую мощность, определите нужный расход, заложите запас на фильтры и решетки, выберите размер побольше и обороты пониже, и поставьте вентилятор на холодном входе, а не в горячем потоке. Осевые и центробежные модели переменного и постоянного тока, а также сопутствующие компоненты собраны в разделе вентиляторов и теплового оборудования каталога Эиком с фильтрами по типоразмеру, напряжению и производительности.
