Автоматические выключатели

Автоматический выключатель это многоразовая защита от перегрузки и короткого замыкания: после срабатывания достаточно устранить причину и вернуть рычаг в рабочее положение, менять ничего не нужно. В разделе собраны тепловые, магнитные и термомагнитные автоматы для оборудования и распределительных цепей с монтажом на DIN-рейку, в панель прибора и на плату, на токи от долей ампера до десятков ампер.

Принципы срабатывания

Как выбрать

1. Определите номинальный ток по длительному току нагрузки с небольшим запасом. Нагрузка стабильно потребляет 8 А: берут автомат на 10 А, а не на 25, иначе защита перестает защищать.
2. Учтите пусковой ток. Двигатели и импульсные блоки питания при старте берут в 5...10 раз больше номинала, для них нужна медленная характеристика срабатывания, иначе автомат будет выбивать при каждом включении.
3. Выберите число полюсов: один на фазу, два для одновременного разрыва фазы и нейтрали, три для трехфазных нагрузок.
4. Проверьте отключающую способность: она должна быть не ниже возможного тока короткого замыкания в точке установки, иначе при аварии контакты приварятся дугой.

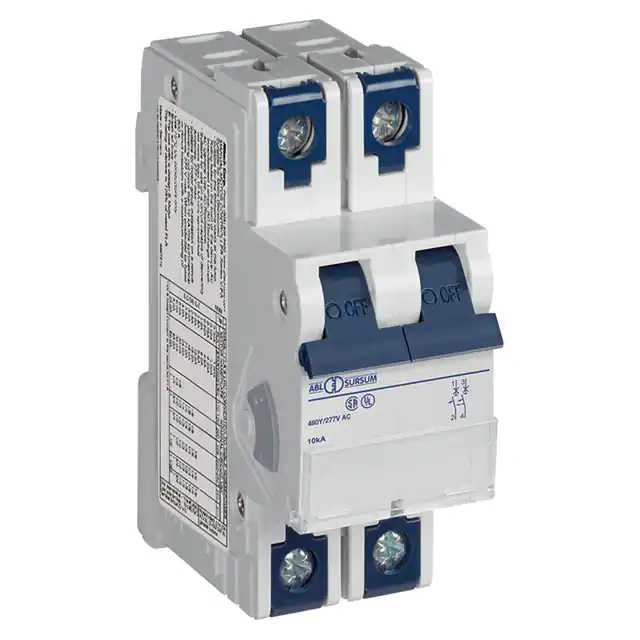

5. Определите монтаж: DIN-рейка для шкафа, панельное исполнение для лицевой панели прибора, где автомат часто совмещает защиту с выключателем питания, компактные версии для печатной платы.

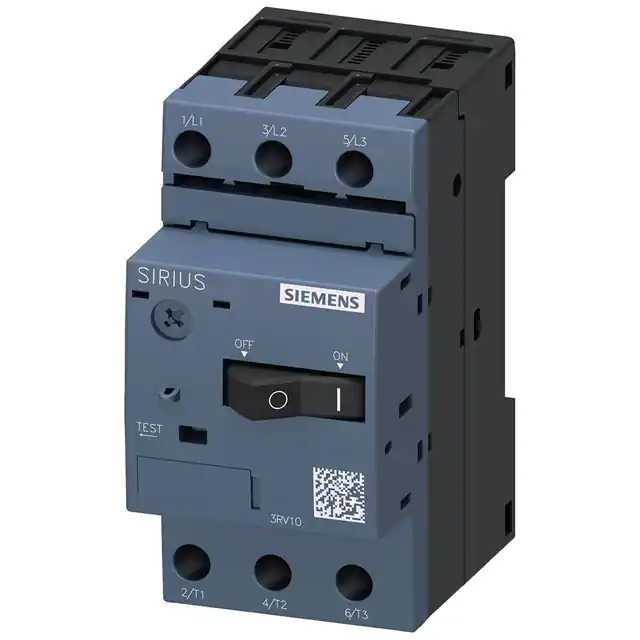

У многих серий предусмотрены вспомогательные контакты, которые сообщают контроллеру или сигнальной лампе о срабатывании, и рычаги под опломбирование. Для электродвигателей выпускают специализированные автоматы защиты с регулируемой тепловой уставкой: ток срабатывания выставляется шкалой точно под паспортный ток мотора, что защищает обмотки от затянувшейся перегрузки.

Автомат защищает провода и оборудование, но не человека. От поражения током при утечке на корпус защищает УЗО, это отдельное устройство с другим принципом работы, и одно не заменяет другое.

Частые вопросы

Чем автомат лучше плавкого предохранителя?
Он многоразовый, точнее держит характеристику и может служить штатным выключателем. Зато плавкие предохранители дешевле, компактнее и на больших токах короткого замыкания часто разрывают цепь быстрее. В ответственной технике оба вида защиты нередко работают вместе.

Почему автомат выбивает при включении устройства?
Пусковой бросок тока превышает порог мгновенного расцепителя. Правильное решение это характеристика с большей выдержкой на пуск, а не автомат на заведомо больший ток.

Можно ли использовать автомат как обычный выключатель питания?
Панельные серии на это рассчитаны: у них нормирован ресурс коммутаций под нагрузкой, поэтому в приборах один узел выполняет обе функции. Для дистанционного управления нагрузкой применяют реле, их устройство разобрано в статье Реле: устройство, виды и принцип работы.

Защищает ли автомат от скачков напряжения?
Нет, он реагирует только на ток. От импульсов перенапряжения ставят варисторы и TVS-диоды, подробности в статье Защита от перенапряжения: варисторы, TVS-диоды и супрессоры.

Автомат в шкафу обычно соседствует с клеммниками на DIN-рейку, а остальные средства защиты собраны в разделе защиты цепей. С какого элемента начинать построение защиты устройства, подскажет обзор Электронные компоненты: виды, классификация и назначение.
