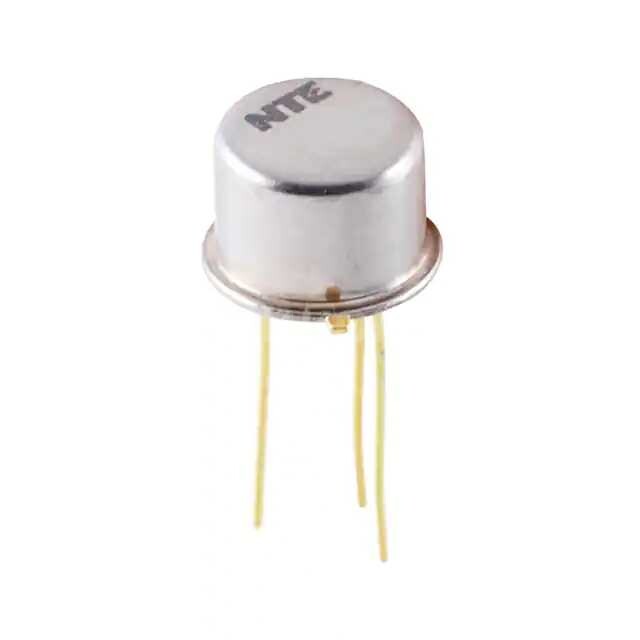

2N2904

Основные параметры:

• Тип транзистора: PNP (Negative-Positive-Negative) биполярный транзистор.
• Производитель: Microchip Technology.
• Максимальное напряжение коллектор-эмиттер (Vce): 40 В.
• Максимальный ток коллектора (Ic): 0.6 А (600 мА).
• Корпус: TO-39 (металлический корпус, обычно с 3 выводами).
• Максимальная рассеиваемая мощность (Pd): Зависит от конкретной версии и условий охлаждения, но для TO-39 PNP транзисторов может составлять порядка 0.8 Вт - 1 Вт.
• Коэффициент усиления по току (hFE): Варьируется в зависимости от тока коллектора и температуры, но обычно находится в диапазоне от 50 до 300.
• Частота перехода (fT): Обычно в районе 200-300 МГц для таких транзисторов.

Плюсы:

• Высокая надежность: Металлический корпус TO-39 обеспечивает хорошую теплоотдачу и механическую прочность.
• Универсальность: Подходит для широкого спектра применений в аналоговых и цифровых схемах.
• Относительно высокий ток коллектора: 0.6 А достаточно для многих задач управления нагрузками средней мощности.
• Приемлемое напряжение пробоя: 40 В позволяет использовать его в цепях с умеренным напряжением.
• Хорошие частотные характеристики: Подходит для схем, работающих на умеренных частотах.
• Доступность: Является распространенным и относительно недорогим компонентом.

Минусы:

• Относительно низкая максимальная рассеиваемая мощность без дополнительного охлаждения: Для работы с токами, близкими к максимальным, может потребоваться радиатор.
• Металлический корпус TO-39 может быть более громоздким по сравнению с современными SMD-корпусами.
• PNP транзисторы часто требуют более сложной схемотехники для управления по сравнению с NPN в некоторых применениях (например, в высокосторонних ключах).
• Может быть менее эффективным в высокочастотных приложениях по сравнению со специализированными ВЧ транзисторами.

Общее назначение:

2N2904 - это универсальный биполярный PNP транзистор средней мощности, предназначенный для использования в качестве усилителя, переключателя или драйвера в различных электронных схемах. Он хорошо подходит для задач, где требуется коммутация или усиление сигналов средней мощности и напряжения.

В каких устройствах применяется:

• Маломощные усилители звуковой частоты.
• Драйверы реле и маломощных двигателей.
• Переключатели в цифровых схемах.
• Источники тока и стабилизаторы напряжения.
• Схемы управления светодиодами.
• Различные аналоговые и импульсные схемы общего назначения.
• Промышленная электроника и автоматика.
• Измерительное оборудование.
