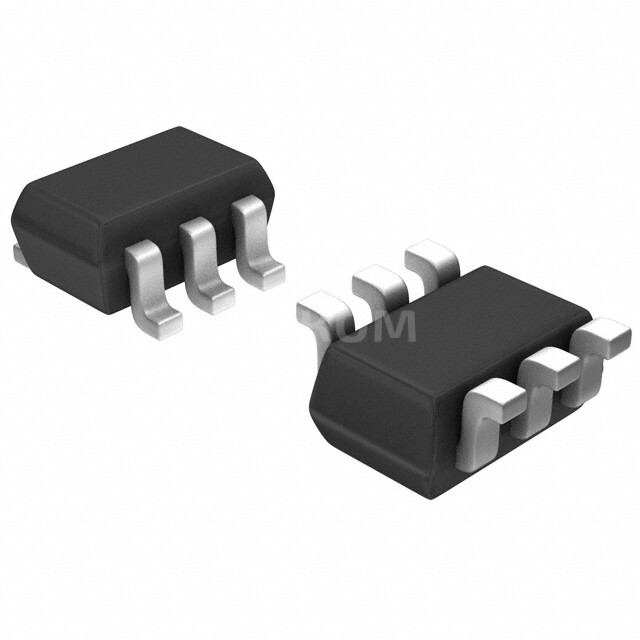

BC856ASQ-7-F

BC856ASQ-7-F - это биполярный транзистор PNP-типа общего назначения от Diodes Incorporated, выполненный в корпусе SOT-363 (шесть выводов, но здесь используется только три).

• Основные параметры:
  • Тип транзистора: PNP
  • Максимальный коллекторный ток (Ic): -100 мА
  • Максимальное напряжение коллектор-эмиттер (Vce): -65 В
  • Максимальное напряжение коллектор-база (Vcb): -65 В
  • Максимальное напряжение эмиттер-база (Veb): -6 В
  • Коэффициент усиления по току (hFE): 200-450 (в зависимости от модификации, "A" в названии указывает на средний диапазон)
  • Рассеиваемая мощность (Pd): 350 мВт
  • Корпус: SOT-363 (SC-70-6)
  • Рабочая температура: от -55°C до +150°C
• Плюсы:
  • Малый размер корпуса (SOT-363), что позволяет использовать его в компактных устройствах.
  • Широкий диапазон рабочих температур.
  • Достаточно высокий коэффициент усиления для общего назначения.
  • Низкая стоимость.
  • Широкая доступность на рынке.
• Минусы:
  • Относительно невысокий максимальный коллекторный ток, ограничивающий применение в силовых цепях.
  • Не предназначен для высокочастотных применений.
  • Не подходит для приложений, требующих очень высокой точности или низкого уровня шума.
• Общее назначение:

  Транзистор BC856ASQ-7-F предназначен для использования в качестве усилителя малого сигнала, коммутатора (ключа) или драйвера в различных низковольтных и маломощных схемах.

• Применение:
  • Управление светодиодами (LED драйверы).
  • Переключение маломощных нагрузок.
  • Усилители звуковых частот (предварительные каскады).
  • Логические схемы.
  • Источники питания (в качестве элемента обратной связи или стабилизатора).
  • Портативная электроника (мобильные телефоны, планшеты, плееры).
  • Бытовая техника.
  • Автомобильная электроника (некритичные узлы).
