Каталог
Дискретные полупроводники
Диоды выпрямительные - Одиночные
CDBU0130L
  • В избранное
  • В сравнение
CDBU0130L

CDBU0130L

CDBU0130L
;
CDBU0130L

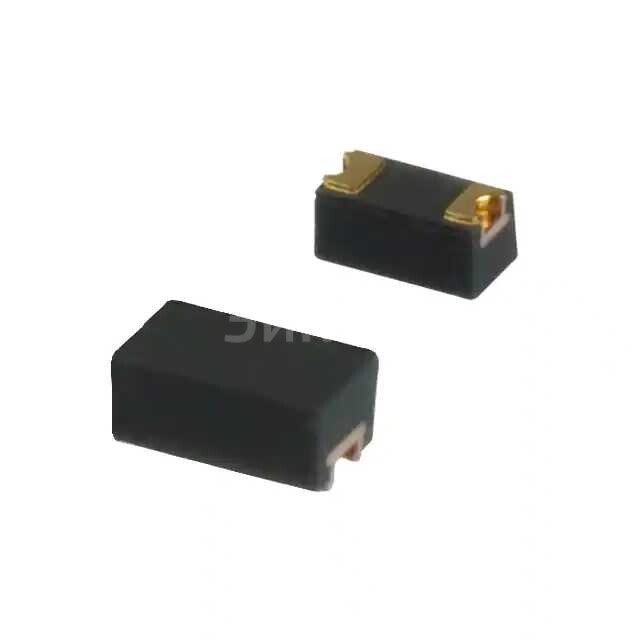

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Comchip Technology
  • Артикул:
    CDBU0130L
  • Описание:
    DIODE SCHOTTKY 30V 100MA 0603Все характеристики

Минимальная цена CDBU0130L при покупке от 1 шт 59.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CDBU0130L с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CDBU0130L

CDBU0130L Comchip Technology DIODE SCHOTTKY 30V 100MA 0603 — это шоттки-диод с характеристиками:

  • Номинальное напряжение (VBR): 30В
  • Номинальный ток (ISM): 100mA
  • Форм-фактор: 0603 (0,65мм x 0,32мм)

Основные преимущества:

  • Малый напряжением в переходе (VF): Это обеспечивает более высокую эффективность в цепях питания.
  • Малое сопротивление при прохождении тока (RD): Уменьшает потери энергии.
  • Быстрый темп восстановления: Позволяет использовать диод в быстрых цепях.
  • Компактные размеры: Форм-фактор 0603 позволяет размещать компоненты на печатных платах с высокой плотностью.

Основные недостатки:

  • Пределы рабочего тока: Диод не предназначен для длительного прохождения значительных токов.
  • Высокая чувствительность к перегреву: Может повредиться при превышении допустимых температур.

Общее назначение:

  • Прерывание тока в цепях питания.
  • Защита от обратного напряжения.
  • Снижение потерь энергии в системах управления.

Применяется в:

  • Цифровых и аналоговых электронных устройствах.
  • Питания процессоров и микроконтроллеров.
  • Блоках питания.
  • Инверторах.
  • Электронных устройствах для домашнего использования.
Выбрано: Показать

Характеристики CDBU0130L

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип диода
    Schottky
  • Максимальное обратное напряжение (Vr)
    30 V
  • Cреднее значение выпрямленного тока (Io)
    100mA
  • Прямое напряжение (Vf) (Макс) @ If
    350 mV @ 10 mA
  • Скорость
    Small Signal =< 200mA (Io), Any Speed
  • Ток утечки при Обратном напряжении (Vr)
    10 µA @ 10 V
  • Вид монтажа
    Surface Mount
  • Корпус
    2-SMD, No Lead
  • Исполнение корпуса
    0603C/SOD-523F
  • Рабочая температура pn-прехода
    125°C (Max)
  • Base Product Number
    CDBU0130

Техническая документация

 CDBU0130L.pdf
pdf. 0 kb
  • 30467 шт
    3-6 недель
  • Количество
    Цена
  • 1
    59 ₽
  • 100
    26 ₽
  • 1000
    17.2 ₽
  • 4000
    9 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Comchip Technology
  • Артикул:
    CDBU0130L
  • Описание:
    DIODE SCHOTTKY 30V 100MA 0603Все характеристики

Минимальная цена CDBU0130L при покупке от 1 шт 59.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CDBU0130L с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CDBU0130L

CDBU0130L Comchip Technology DIODE SCHOTTKY 30V 100MA 0603 — это шоттки-диод с характеристиками:

  • Номинальное напряжение (VBR): 30В
  • Номинальный ток (ISM): 100mA
  • Форм-фактор: 0603 (0,65мм x 0,32мм)

Основные преимущества:

  • Малый напряжением в переходе (VF): Это обеспечивает более высокую эффективность в цепях питания.
  • Малое сопротивление при прохождении тока (RD): Уменьшает потери энергии.
  • Быстрый темп восстановления: Позволяет использовать диод в быстрых цепях.
  • Компактные размеры: Форм-фактор 0603 позволяет размещать компоненты на печатных платах с высокой плотностью.

Основные недостатки:

  • Пределы рабочего тока: Диод не предназначен для длительного прохождения значительных токов.
  • Высокая чувствительность к перегреву: Может повредиться при превышении допустимых температур.

Общее назначение:

  • Прерывание тока в цепях питания.
  • Защита от обратного напряжения.
  • Снижение потерь энергии в системах управления.

Применяется в:

  • Цифровых и аналоговых электронных устройствах.
  • Питания процессоров и микроконтроллеров.
  • Блоках питания.
  • Инверторах.
  • Электронных устройствах для домашнего использования.
Выбрано: Показать

Характеристики CDBU0130L

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип диода
    Schottky
  • Максимальное обратное напряжение (Vr)
    30 V
  • Cреднее значение выпрямленного тока (Io)
    100mA
  • Прямое напряжение (Vf) (Макс) @ If
    350 mV @ 10 mA
  • Скорость
    Small Signal =< 200mA (Io), Any Speed
  • Ток утечки при Обратном напряжении (Vr)
    10 µA @ 10 V
  • Вид монтажа
    Surface Mount
  • Корпус
    2-SMD, No Lead
  • Исполнение корпуса
    0603C/SOD-523F
  • Рабочая температура pn-прехода
    125°C (Max)
  • Base Product Number
    CDBU0130

Техническая документация

 CDBU0130L.pdf
pdf. 0 kb
