CXDM3069N TR PBFREE

CXDM3069N TR PBFREE

CXDM3069N TR PBFREE
;
CXDM3069N TR PBFREE

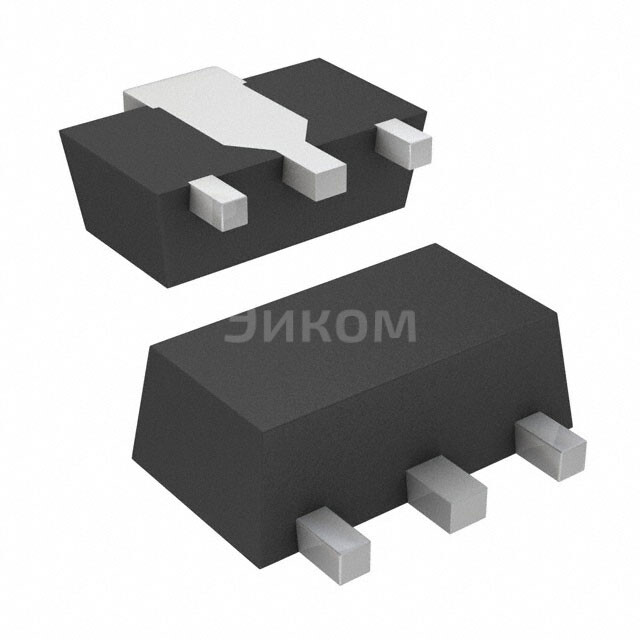

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена CXDM3069N TR PBFREE при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CXDM3069N TR PBFREE с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CXDM3069N TR PBFREE

CXDM3069N TR PBFREE Central Semiconductor Corp MOSFET N-CH 30V 6.9A SOT-89

  • Основные параметры:
    • Напряжение срабатывания (VGS(th)): 2.5 V
    • Номинальный ток пропускаемый (ID(on)): 6.9 A
    • Номинальное напряжение коллектора-эмиттера (VDS): 30 V
    • Пакет: SOT-89
  • Плюсы:
    • Высокая проводимость при низком напряжении включения
    • Малые размеры за счет компактного пакета SOT-89
    • Устойчивость к перегреву и перенапряжению
  • Минусы:
    • Высокие потери при высоких нагрузках
    • Не подходит для высокочастотных применений из-за большого RDS(on)
  • Общее назначение:
    • Использование в электронных устройствах для управления токами
    • Применяется в системах питания и преобразователях
    • Подходит для низковольтных приложений
  • В каких устройствах применяется:
    • Питательные блоки
    • Инверторы
    • Автомобильные системы
    • Компьютерные платы
    • Системы управления двигателем
Выбрано: Показать

Характеристики CXDM3069N TR PBFREE

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип полевого транзистора
    N-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    30 V
  • Current - Continuous Drain (Id) @ 25°C
    6.9A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On)
    2.5V, 10V
  • Rds On (Max) @ Id, Vgs
    30mOhm @ 7A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    1.4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs
    11 nC @ 10 V
  • Vgs (Max)
    12V
  • Input Capacitance (Ciss) (Max) @ Vds
    580 pF @ 15 V
  • Рассеивание мощности (Макс)
    1.2W (Ta)
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    SOT-89
  • Корпус
    TO-243AA
  • Base Product Number
    CXDM3069

Техническая документация

CXDM3069N TR PBFREE.pdf
pdf. 0 kb
  • по запросу
