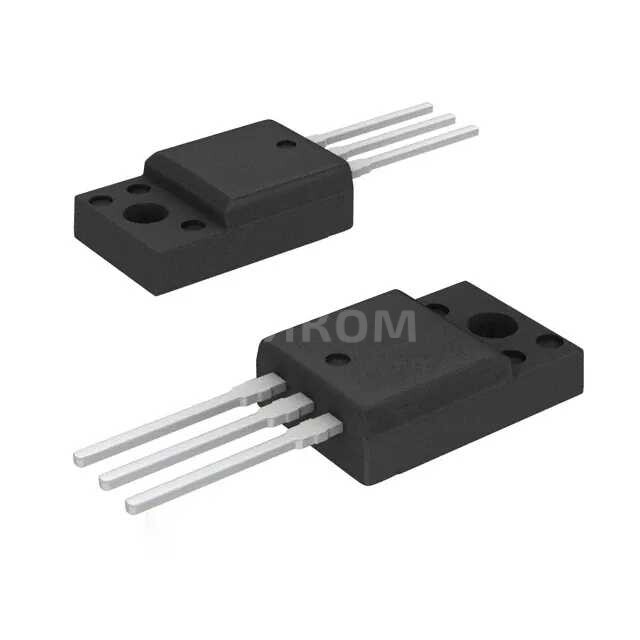

FDPF320N06L

FDPF320N06L - это N-канальный MOSFET от onsemi с характеристиками:

• Напряжение сток-исток (Vds): 60В
• Максимальный ток стока (Id): 21А
• Тип корпуса: TO220F
• Сопротивление открытого канала (Rds(on)): обычно около 0.008 Ом при Vgs = 10В (зависит от партии и температуры)
• Напряжение открывающего затвора (Vgs(th)): типично 2.5В
• Мощность рассеяния (Pd): 75Вт

Плюсы:

• Низкое сопротивление открытого канала (Rds(on)) обеспечивает низкие потери мощности.
• Высокий ток стока позволяет использовать в мощных приложениях.
• Корпус TO220F обеспечивает хорошее теплоотведение.
• Широкий диапазон рабочих температур.

Минусы:

• Относительно высокое напряжение открывающего затвора по сравнению с логическими уровнями (хотя 2.5В всё ещё подходит для многих микроконтроллеров).
• Требуется радиатор для рассеивания тепла при больших токах.

Общее назначение:

FDPF320N06L предназначен для использования в качестве силового ключа в различных приложениях, таких как:

• Импульсные источники питания (SMPS)
• DC-DC преобразователи
• Усилители мощности
• Регуляторы напряжения
• Управление двигателями
• Защитные схемы

Применяется в:

• Компьютерах и серверах (блоки питания)
• Автомобильной электронике
• Промышленном оборудовании
• Бытовой технике
