Каталог
Дискретные полупроводники
Транзисторы - IGBT - одиночные
FGH60T65SQD-F155
  • В избранное
  • В сравнение

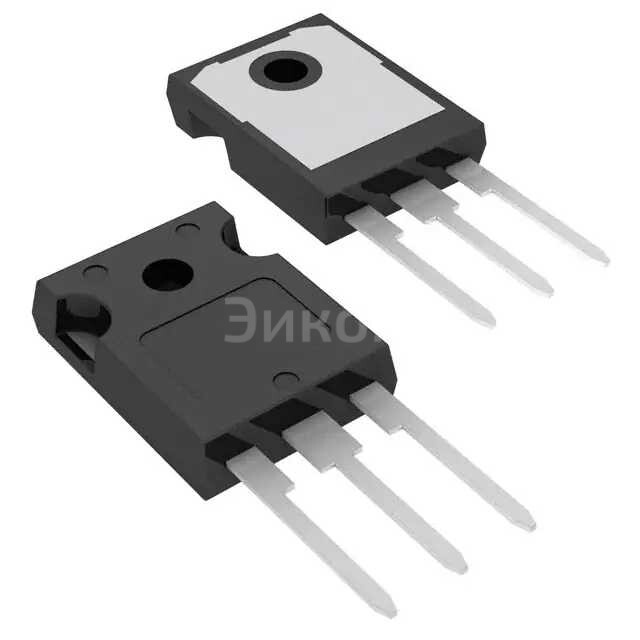

FGH60T65SQD-F155

FGH60T65SQD-F155

FGH60T65SQD-F155
;
FGH60T65SQD-F155

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi
  • Артикул:
    FGH60T65SQD-F155
  • Описание:
    Транзистор: IGBT TRENCH/FS 650V 120A TO247-3Все характеристики

Минимальная цена FGH60T65SQD-F155 при покупке от 1 шт 1178.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FGH60T65SQD-F155 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FGH60T65SQD-F155

Разрешенные параметры:

  • Маркировка: FGH60T65SQD-F155

  • Производитель: ON Semiconductor

  • Тип: IGBT TRENCH/FS

  • Номинальное напряжение: 650В

  • Номинальный ток: 120А

  • Форм-фактор: TO247-3

Плюсы:

  • Высокая надежность и долговечность

  • Эффективная работа при высоких температурах

  • Улучшенная термическая сопротивляемость благодаря технологии TRENCH/FS

  • Высокая скорость переключения

  • Малый размер и легкость в установке

Минусы:

  • Высокая стоимость по сравнению с обычными транзисторами

  • Требует специализированного оборудования для монтажа

  • Требует дополнительных мер охлаждения при работе под нагрузкой

Общее назначение:

  • Используется в промышленных преобразователях частоты

  • Применяется в системах управления двигателей

  • Входит в состав схем управления мощностью

  • Используется в системах питания электронных устройств

В каких устройствах применяется:

  • Автомобильные системы управления двигателем

  • Промышленные преобразователи частоты

  • Системы управления переменными асинхронными двигателями

  • Питание и управление электронных устройств в условиях высоких нагрузок

Выбрано: Показать

Характеристики FGH60T65SQD-F155

  • Тип IGBT
    Trench Field Stop
  • Напряжение пробоя коллектор-эмиттер
    650 V
  • Максимальный Ток Коллектора (Ic)
    120 A
  • Коллекторный ток (Icm)
    240 A
  • Vce(on) (Макс) @ Vge, Ic
    2.1V @ 15V, 60A
  • Рассеивание мощности
    333 W
  • Энергия переключения
    227µJ (on), 100µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    79 nC
  • Td (on/off) @ 25°C
    20.8ns/102ns
  • Условие испытаний
    400V, 15A, 4.7Ohm, 15V
  • Время восстановления запорного слоя (trr)
    34.6 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247-3
  • Base Product Number
    FGH60

Техническая документация

 FGH60T65SQD-F155.pdf
pdf. 0 kb
  • 284 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 178 ₽
  • 10
    673 ₽
  • 120
    560 ₽
  • 510
    537 ₽

Кешбэк 1 балл
