Каталог
Дискретные полупроводники
Транзисторы - IGBT - одиночные
FGH75T65SQDTL4
  • В избранное
  • В сравнение
FGH75T65SQDTL4

FGH75T65SQDTL4

FGH75T65SQDTL4
;
FGH75T65SQDTL4

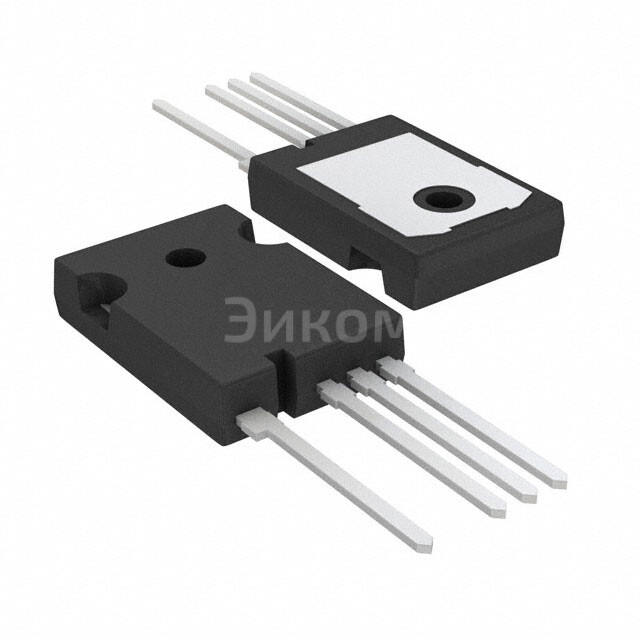

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi
  • Артикул:
    FGH75T65SQDTL4
  • Описание:
    Транзистор: 650V FS4 TRENCH IGBTВсе характеристики

Минимальная цена FGH75T65SQDTL4 при покупке от 1 шт 1401.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FGH75T65SQDTL4 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FGH75T65SQDTL4

Разрешенные теги:

,

    ,
  • ,

    • Основные параметры:
      • Номинальное напряжение: 650В
      • Тип: TRENCH IGBT (Insulated Gate Bipolar Transistor)
      • Маркировка: FGH75T65SQDTL4 (производитель ON Semiconductor)
    • Плюсы:
      • Высокая эффективность при работе в различных условиях
      • Устойчивость к перегреву
      • Малый размер и легкость в установке
      • Долговечность и надежность
    • Минусы:
      • Высокие требования к проектированию системы охлаждения
      • Сложность в управлении по сравнению с другими типами транзисторов
    • Общее назначение:
      • Контроль тока в электрических цепях
      • Передача энергии от источника к нагрузке
      • Управление мощностью в различных приборах и системах
    • В каких устройствах применяется:
      • Автомобильная электроника
      • Мощные инверторы
      • Электрооборудование для промышленности
      • Инверторные системы питания
      • Системы управления двигателем
Выбрано: Показать

Характеристики FGH75T65SQDTL4

  • Тип IGBT
    Trench Field Stop
  • Напряжение пробоя коллектор-эмиттер
    650 V
  • Максимальный Ток Коллектора (Ic)
    150 A
  • Коллекторный ток (Icm)
    300 A
  • Vce(on) (Макс) @ Vge, Ic
    2.1V @ 15V, 75A
  • Энергия переключения
    307µJ (on), 266µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    128 nC
  • Td (on/off) @ 25°C
    44ns/276ns
  • Условие испытаний
    400V, 18.8A, 15Ohm, 15V
  • Время восстановления запорного слоя (trr)
    76 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-4
  • Исполнение корпуса
    TO-247
  • Base Product Number
    FGH75

Техническая документация

 FGH75T65SQDTL4.pdf
pdf. 0 kb
  • 284 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 401 ₽
  • 30
    810 ₽
  • 120
    680 ₽
  • 510
    590 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    onsemi
  • Артикул:
    FGH75T65SQDTL4
  • Описание:
    Транзистор: 650V FS4 TRENCH IGBTВсе характеристики

Минимальная цена FGH75T65SQDTL4 при покупке от 1 шт 1401.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FGH75T65SQDTL4 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FGH75T65SQDTL4

Разрешенные теги:

,

    ,
  • ,

    • Основные параметры:
      • Номинальное напряжение: 650В
      • Тип: TRENCH IGBT (Insulated Gate Bipolar Transistor)
      • Маркировка: FGH75T65SQDTL4 (производитель ON Semiconductor)
    • Плюсы:
      • Высокая эффективность при работе в различных условиях
      • Устойчивость к перегреву
      • Малый размер и легкость в установке
      • Долговечность и надежность
    • Минусы:
      • Высокие требования к проектированию системы охлаждения
      • Сложность в управлении по сравнению с другими типами транзисторов
    • Общее назначение:
      • Контроль тока в электрических цепях
      • Передача энергии от источника к нагрузке
      • Управление мощностью в различных приборах и системах
    • В каких устройствах применяется:
      • Автомобильная электроника
      • Мощные инверторы
      • Электрооборудование для промышленности
      • Инверторные системы питания
      • Системы управления двигателем
Выбрано: Показать

Характеристики FGH75T65SQDTL4

  • Тип IGBT
    Trench Field Stop
  • Напряжение пробоя коллектор-эмиттер
    650 V
  • Максимальный Ток Коллектора (Ic)
    150 A
  • Коллекторный ток (Icm)
    300 A
  • Vce(on) (Макс) @ Vge, Ic
    2.1V @ 15V, 75A
  • Энергия переключения
    307µJ (on), 266µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    128 nC
  • Td (on/off) @ 25°C
    44ns/276ns
  • Условие испытаний
    400V, 18.8A, 15Ohm, 15V
  • Время восстановления запорного слоя (trr)
    76 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-4
  • Исполнение корпуса
    TO-247
  • Base Product Number
    FGH75

Техническая документация

 FGH75T65SQDTL4.pdf
pdf. 0 kb
