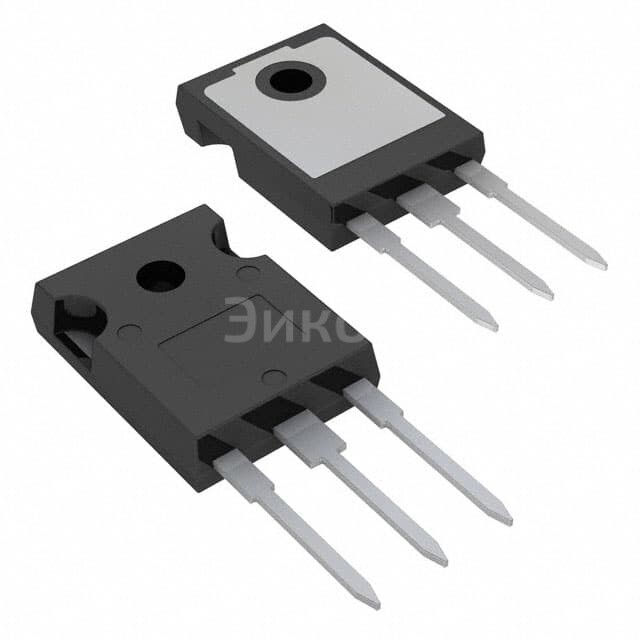

IRG7PH35U-EP

IRG7PH35U-EP

IRG7PH35U-EP
;
IRG7PH35U-EP

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    International Rectifier
  • Артикул:
    IRG7PH35U-EP
  • Описание:
    Транзистор: IGBT TRENCH 1200V 55A TO247ADВсе характеристики

Минимальная цена IRG7PH35U-EP при покупке от 105 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRG7PH35U-EP с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRG7PH35U-EP

Размеры и тип: IRG7PH35U-EP от International Rectifier представляет собой транзистор IGBT с тrench-структурой.

  • Номинальное напряжение: 1200В
  • Номинальный ток: 55А
  • Контейнер: TO247AD

Плюсы:

  • Высокая надежность благодаря trench-структуре,
  • Эффективная термическая conductance,
  • Малый размер и легкость,
  • Высокая скорость переключения,
  • Устойчивость к шуму и помехам.

Минусы:

  • Высокая стоимость по сравнению с другими типами IGBT,
  • Требует точного проектирования системы охлаждения.

Общее назначение:

Этот IGBT используется для управления мощностью в различных приложениях, требующих высокого напряжения и тока. Он подходит для:

  • Автомобильных систем,
  • Систем управления приводами,
  • Инверторов,
  • Стабилизаторов напряжения,
  • Промышленных преобразователей.

Этот транзистор хорошо подходит для средних и больших мощностей, где важна эффективность и надежность работы.

Выбрано: Показать

Характеристики IRG7PH35U-EP

  • Тип IGBT
    Trench
  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    55 A
  • Коллекторный ток (Icm)
    60 A
  • Vce(on) (Макс) @ Vge, Ic
    2.2V @ 15V, 20A
  • Рассеивание мощности
    210 W
  • Энергия переключения
    1.06mJ (on), 620µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    130 nC
  • Td (on/off) @ 25°C
    30ns/160ns
  • Условие испытаний
    600V, 20A, 10Ohm, 15V
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AD

Техническая документация

IRG7PH35U-EP.pdf
pdf. 0 kb
  • по запросу
Минимально и кратно 105 шт

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • Производитель:
    International Rectifier
  • Артикул:
    IRG7PH35U-EP
  • Описание:
    Транзистор: IGBT TRENCH 1200V 55A TO247ADВсе характеристики

Минимальная цена IRG7PH35U-EP при покупке от 105 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRG7PH35U-EP с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRG7PH35U-EP

Размеры и тип: IRG7PH35U-EP от International Rectifier представляет собой транзистор IGBT с тrench-структурой.

  • Номинальное напряжение: 1200В
  • Номинальный ток: 55А
  • Контейнер: TO247AD

Плюсы:

  • Высокая надежность благодаря trench-структуре,
  • Эффективная термическая conductance,
  • Малый размер и легкость,
  • Высокая скорость переключения,
  • Устойчивость к шуму и помехам.

Минусы:

  • Высокая стоимость по сравнению с другими типами IGBT,
  • Требует точного проектирования системы охлаждения.

Общее назначение:

Этот IGBT используется для управления мощностью в различных приложениях, требующих высокого напряжения и тока. Он подходит для:

  • Автомобильных систем,
  • Систем управления приводами,
  • Инверторов,
  • Стабилизаторов напряжения,
  • Промышленных преобразователей.

Этот транзистор хорошо подходит для средних и больших мощностей, где важна эффективность и надежность работы.

Выбрано: Показать

Характеристики IRG7PH35U-EP

  • Тип IGBT
    Trench
  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    55 A
  • Коллекторный ток (Icm)
    60 A
  • Vce(on) (Макс) @ Vge, Ic
    2.2V @ 15V, 20A
  • Рассеивание мощности
    210 W
  • Энергия переключения
    1.06mJ (on), 620µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    130 nC
  • Td (on/off) @ 25°C
    30ns/160ns
  • Условие испытаний
    600V, 20A, 10Ohm, 15V
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AD

Техническая документация

IRG7PH35U-EP.pdf
pdf. 0 kb
