IRG7PH44K10D-EPBF

IRG7PH44K10D-EPBF

IRG7PH44K10D-EPBF
;
IRG7PH44K10D-EPBF

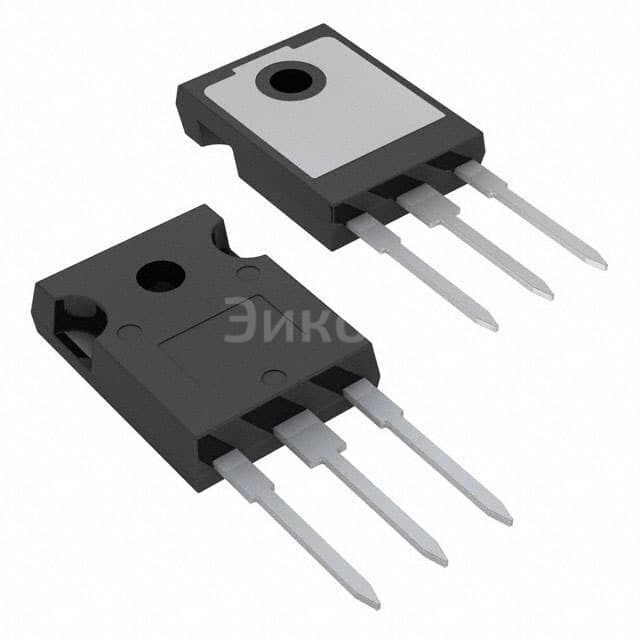

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    International Rectifier
  • Артикул:
    IRG7PH44K10D-EPBF
  • Описание:
    Транзистор: IGBT 1200V 70A 320W TO247ADВсе характеристики

Минимальная цена IRG7PH44K10D-EPBF при покупке от 68 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRG7PH44K10D-EPBF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRG7PH44K10D-EPBF

Размеры и тип: IRG7PH44K10D-EPBF от International Rectifier представляет собой IGBT с напряжением вCollector Breakdown Voltage (UDC) 1200В, током Collector Saturation Current (ICS) 70А и мощностью 320ВА. Компактный корпус TO247AD обеспечивает надежную работу устройства.

  • Основные параметры:
  • UDC (N-Channel): 1200В
  • ICS (Collector Saturation Current): 70А
  • PC (Power Capability): 320ВА
  • Корпус: TO247AD

Плюсы:

  • Высокая надежность: благодаря прочной конструкции корпуса и высоким характеристикам.
  • Эффективность: низкое значение тока вCollector Saturation Current (ICS), что уменьшает энергопотребление.
  • Теплопроводность: хороший теплообмен обеспечивает стабильную работу устройства.

Минусы:

  • Цена: относительно высокая по сравнению с другими типами транзисторов.
  • Требуется дополнительное охлаждение: для обеспечения стабильной работы при высоких нагрузках.

Общее назначение:

  • Приводы электродвигателей: управление скоростью и направлением вращения.
  • Системы управления: автоматизация промышленных процессов.
  • Стационарные источники питания: преобразование и регулирование напряжения.

Применяется в:

  • Промышленном оборудовании
  • Автомобильной индустрии
  • Энергетических системах
  • Инверторах для кондиционеров и холодильников
Выбрано: Показать

Характеристики IRG7PH44K10D-EPBF

  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    70 A
  • Коллекторный ток (Icm)
    100 A
  • Vce(on) (Макс) @ Vge, Ic
    2.4V @ 15V, 25A
  • Рассеивание мощности
    320 W
  • Энергия переключения
    2.1mJ (on), 1.3mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    200 nC
  • Td (on/off) @ 25°C
    75ns/315ns
  • Условие испытаний
    600V, 25A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    130 ns
  • Рабочая температура
    -40°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AD

Техническая документация

IRG7PH44K10D-EPBF.pdf
pdf. 0 kb
  • по запросу
Минимально и кратно 68 шт

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • Производитель:
    International Rectifier
  • Артикул:
    IRG7PH44K10D-EPBF
  • Описание:
    Транзистор: IGBT 1200V 70A 320W TO247ADВсе характеристики

Минимальная цена IRG7PH44K10D-EPBF при покупке от 68 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRG7PH44K10D-EPBF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRG7PH44K10D-EPBF

Размеры и тип: IRG7PH44K10D-EPBF от International Rectifier представляет собой IGBT с напряжением вCollector Breakdown Voltage (UDC) 1200В, током Collector Saturation Current (ICS) 70А и мощностью 320ВА. Компактный корпус TO247AD обеспечивает надежную работу устройства.

  • Основные параметры:
  • UDC (N-Channel): 1200В
  • ICS (Collector Saturation Current): 70А
  • PC (Power Capability): 320ВА
  • Корпус: TO247AD

Плюсы:

  • Высокая надежность: благодаря прочной конструкции корпуса и высоким характеристикам.
  • Эффективность: низкое значение тока вCollector Saturation Current (ICS), что уменьшает энергопотребление.
  • Теплопроводность: хороший теплообмен обеспечивает стабильную работу устройства.

Минусы:

  • Цена: относительно высокая по сравнению с другими типами транзисторов.
  • Требуется дополнительное охлаждение: для обеспечения стабильной работы при высоких нагрузках.

Общее назначение:

  • Приводы электродвигателей: управление скоростью и направлением вращения.
  • Системы управления: автоматизация промышленных процессов.
  • Стационарные источники питания: преобразование и регулирование напряжения.

Применяется в:

  • Промышленном оборудовании
  • Автомобильной индустрии
  • Энергетических системах
  • Инверторах для кондиционеров и холодильников
Выбрано: Показать

Характеристики IRG7PH44K10D-EPBF

  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    70 A
  • Коллекторный ток (Icm)
    100 A
  • Vce(on) (Макс) @ Vge, Ic
    2.4V @ 15V, 25A
  • Рассеивание мощности
    320 W
  • Энергия переключения
    2.1mJ (on), 1.3mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    200 nC
  • Td (on/off) @ 25°C
    75ns/315ns
  • Условие испытаний
    600V, 25A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    130 ns
  • Рабочая температура
    -40°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AD

Техническая документация

IRG7PH44K10D-EPBF.pdf
pdf. 0 kb
