IRG7PH46U-EP

IRG7PH46U-EP

IRG7PH46U-EP
;
IRG7PH46U-EP

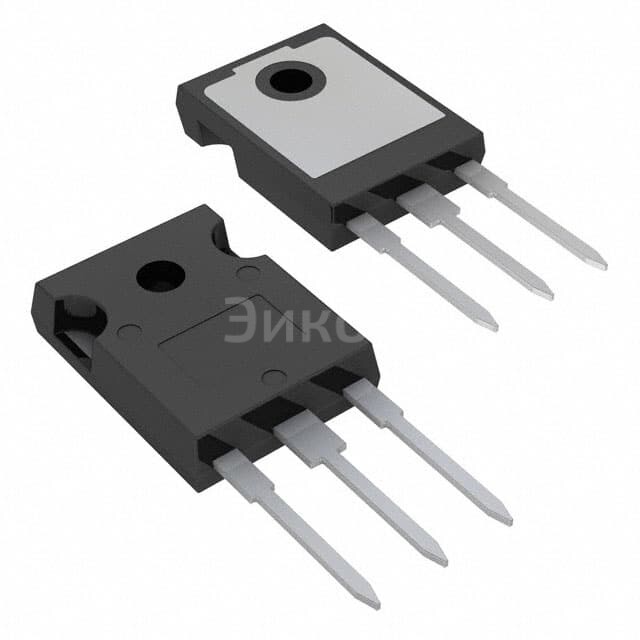

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    International Rectifier
  • Артикул:
    IRG7PH46U-EP
  • Описание:
    Транзистор: IGBT TRENCH 1200V 130A TO247ADВсе характеристики

Минимальная цена IRG7PH46U-EP при покупке от 57 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRG7PH46U-EP с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRG7PH46U-EP

ИРG7PH46U-EP — это транзистор IGBT (Insulated Gate Bipolar Transistor) с напряжением верхнего предела 1200 В и током непрерывного тока 130 А, упаковкой TO247AD.

  • Основные параметры:
    • Напряжение верхнего предела: 1200 В
    • Ток непрерывного тока: 130 А
    • Упаковка: TO247AD
  • Плюсы:
    • Высокая надежность и долговечность
    • Малый тепловой сопротивление
    • Эффективная работа при высоких температурах
    • Простота управления
    • Высокая скорость переключения
  • Минусы:
    • Высокие затраты на производство
    • Требуется дополнительное охлаждение для эффективной работы
    • Возможны проблемы с изоляцией при некорректном использовании
  • Общее назначение:
    • Передача энергии в электропитаниях и системах управления
    • Блоки питания различных устройств
    • Автомобильные системы управления двигателем
    • Системы преобразования и управления мощностью
  • Применение в устройствах:
    • Автомобильные системы
    • Энергетические системы
    • Оборудование для промышленности
    • Блоки питания для бытовой техники
    • Преобразователи напряжения
Выбрано: Показать

Характеристики IRG7PH46U-EP

  • Тип IGBT
    Trench
  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    130 A
  • Коллекторный ток (Icm)
    160 A
  • Vce(on) (Макс) @ Vge, Ic
    2V @ 15V, 40A
  • Рассеивание мощности
    469 W
  • Энергия переключения
    2.56mJ (on), 1.78mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    220 nC
  • Td (on/off) @ 25°C
    45ns/410ns
  • Условие испытаний
    600V, 40A, 10Ohm, 15V
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AD

Техническая документация

IRG7PH46U-EP.pdf
pdf. 0 kb
  • по запросу
Минимально и кратно 57 шт

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • Производитель:
    International Rectifier
  • Артикул:
    IRG7PH46U-EP
  • Описание:
    Транзистор: IGBT TRENCH 1200V 130A TO247ADВсе характеристики

Минимальная цена IRG7PH46U-EP при покупке от 57 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRG7PH46U-EP с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRG7PH46U-EP

ИРG7PH46U-EP — это транзистор IGBT (Insulated Gate Bipolar Transistor) с напряжением верхнего предела 1200 В и током непрерывного тока 130 А, упаковкой TO247AD.

  • Основные параметры:
    • Напряжение верхнего предела: 1200 В
    • Ток непрерывного тока: 130 А
    • Упаковка: TO247AD
  • Плюсы:
    • Высокая надежность и долговечность
    • Малый тепловой сопротивление
    • Эффективная работа при высоких температурах
    • Простота управления
    • Высокая скорость переключения
  • Минусы:
    • Высокие затраты на производство
    • Требуется дополнительное охлаждение для эффективной работы
    • Возможны проблемы с изоляцией при некорректном использовании
  • Общее назначение:
    • Передача энергии в электропитаниях и системах управления
    • Блоки питания различных устройств
    • Автомобильные системы управления двигателем
    • Системы преобразования и управления мощностью
  • Применение в устройствах:
    • Автомобильные системы
    • Энергетические системы
    • Оборудование для промышленности
    • Блоки питания для бытовой техники
    • Преобразователи напряжения
Выбрано: Показать

Характеристики IRG7PH46U-EP

  • Тип IGBT
    Trench
  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    130 A
  • Коллекторный ток (Icm)
    160 A
  • Vce(on) (Макс) @ Vge, Ic
    2V @ 15V, 40A
  • Рассеивание мощности
    469 W
  • Энергия переключения
    2.56mJ (on), 1.78mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    220 nC
  • Td (on/off) @ 25°C
    45ns/410ns
  • Условие испытаний
    600V, 40A, 10Ohm, 15V
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AD

Техническая документация

IRG7PH46U-EP.pdf
pdf. 0 kb
