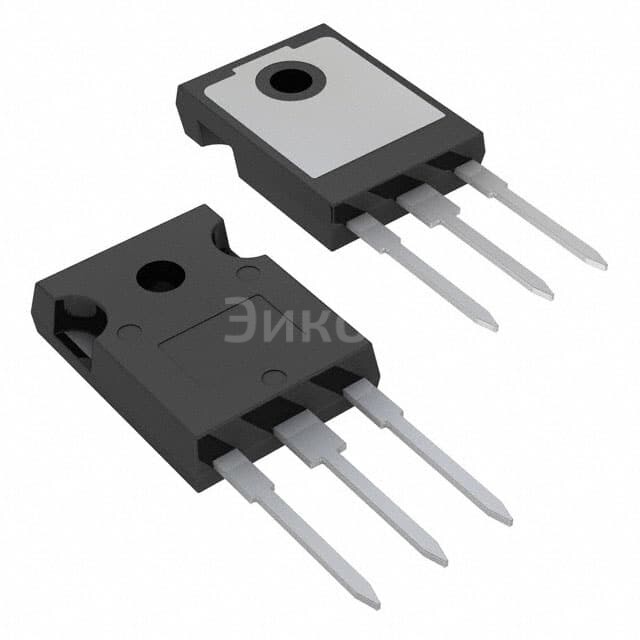

IRG7PH50K10DPBF

IRG7PH50K10DPBF

IRG7PH50K10DPBF
;
IRG7PH50K10DPBF

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    International Rectifier
  • Артикул:
    IRG7PH50K10DPBF
  • Описание:
    Транзистор: IGBT 1200V 90A 400W TO247ACВсе характеристики

Минимальная цена IRG7PH50K10DPBF при покупке от 50 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRG7PH50K10DPBF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRG7PH50K10DPBF

ИРG7PH50K10DPBF International Rectifier Транзистор: IGBT 1200В 90А 400Вт TO247AC

  • Основные параметры:
    • Номинальное напряжение блокировки (UDRM): 1200В
    • Номинальный ток ведущего канала (ID): 90А
    • Мощность (Ptot): 400Вт
    • Форма корпуса: TO247AC
  • Плюсы:
    • Высокая надежность и долговечность
    • Эффективность работы при больших нагрузках
    • Устойчивость к перегреву и скачкам напряжения
    • Компактный размер корпуса для удобства монтажа
  • Минусы:
    • Высокая стоимость по сравнению с другими типами транзисторов
    • Требует дополнительного охлаждения для эффективной работы
  • Общее назначение:
    • Регулирование напряжения и тока в электронных устройствах
    • Привод управления двигателем в промышленности
    • Переключение высоковольтных и высокотоковых цепей
  • В каких устройствах применяется:
    • Автомобильные системы питания
    • Промышленные преобразователи частоты
    • Системы управления двигателем
    • Стационарные источники бесперебойного питания
    • Оборудование для обработки металла
Выбрано: Показать

Характеристики IRG7PH50K10DPBF

  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    90 A
  • Коллекторный ток (Icm)
    160 A
  • Vce(on) (Макс) @ Vge, Ic
    2.4V @ 15V, 35A
  • Рассеивание мощности
    400 W
  • Энергия переключения
    2.3mJ (on), 1.6mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    300 nC
  • Td (on/off) @ 25°C
    90ns/340ns
  • Условие испытаний
    600V, 35A, 5Ohm, 15V
  • Время восстановления запорного слоя (trr)
    130 ns
  • Рабочая температура
    -40°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AC

Техническая документация

IRG7PH50K10DPBF.pdf
pdf. 0 kb
  • по запросу
Минимально и кратно 50 шт

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • Производитель:
    International Rectifier
  • Артикул:
    IRG7PH50K10DPBF
  • Описание:
    Транзистор: IGBT 1200V 90A 400W TO247ACВсе характеристики

Минимальная цена IRG7PH50K10DPBF при покупке от 50 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRG7PH50K10DPBF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRG7PH50K10DPBF

ИРG7PH50K10DPBF International Rectifier Транзистор: IGBT 1200В 90А 400Вт TO247AC

  • Основные параметры:
    • Номинальное напряжение блокировки (UDRM): 1200В
    • Номинальный ток ведущего канала (ID): 90А
    • Мощность (Ptot): 400Вт
    • Форма корпуса: TO247AC
  • Плюсы:
    • Высокая надежность и долговечность
    • Эффективность работы при больших нагрузках
    • Устойчивость к перегреву и скачкам напряжения
    • Компактный размер корпуса для удобства монтажа
  • Минусы:
    • Высокая стоимость по сравнению с другими типами транзисторов
    • Требует дополнительного охлаждения для эффективной работы
  • Общее назначение:
    • Регулирование напряжения и тока в электронных устройствах
    • Привод управления двигателем в промышленности
    • Переключение высоковольтных и высокотоковых цепей
  • В каких устройствах применяется:
    • Автомобильные системы питания
    • Промышленные преобразователи частоты
    • Системы управления двигателем
    • Стационарные источники бесперебойного питания
    • Оборудование для обработки металла
Выбрано: Показать

Характеристики IRG7PH50K10DPBF

  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    90 A
  • Коллекторный ток (Icm)
    160 A
  • Vce(on) (Макс) @ Vge, Ic
    2.4V @ 15V, 35A
  • Рассеивание мощности
    400 W
  • Энергия переключения
    2.3mJ (on), 1.6mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    300 nC
  • Td (on/off) @ 25°C
    90ns/340ns
  • Условие испытаний
    600V, 35A, 5Ohm, 15V
  • Время восстановления запорного слоя (trr)
    130 ns
  • Рабочая температура
    -40°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AC

Техническая документация

IRG7PH50K10DPBF.pdf
pdf. 0 kb
