IRG8P15N120KDPBF

IRG8P15N120KDPBF

IRG8P15N120KDPBF
;
IRG8P15N120KDPBF

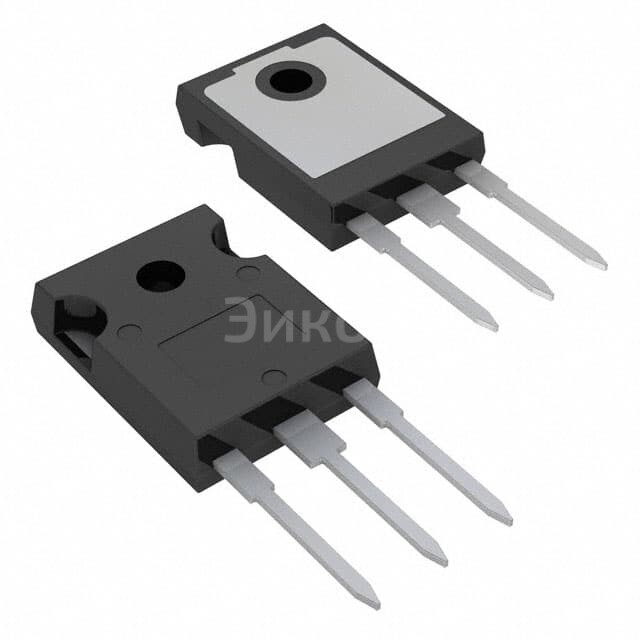

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    International Rectifier
  • Артикул:
    IRG8P15N120KDPBF
  • Описание:
    Транзистор: IGBT 1200V 30A 125W TO-247ACВсе характеристики

Минимальная цена IRG8P15N120KDPBF при покупке от 114 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRG8P15N120KDPBF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRG8P15N120KDPBF

ИРG8P15N120KDPBF International Rectifier Транзистор: IGBT 1200V 30A 125W TO-247AC

  • Основные параметры:
    • Номинальное напряжение (VCEO): 1200 В
    • Номинальный ток (Imax): 30 А
    • Удельная мощность: 125 ВА
    • Форм-фактор: TO-247AC
  • Плюсы:
    • Высокая удельная мощность
    • Стабильная работа при высоких температурах
    • Компактная конструкция
    • Эффективное управление нагрузкой
  • Минусы:
    • Высокая стоимость по сравнению с другими типами транзисторов
    • Требует дополнительного охлаждения при работе под нагрузкой
  • Общее назначение: Используется для управления и преобразования электрической энергии в различных приборах и системах.
  • В каких устройствах применяется:
    • Автомобильные системы питания
    • Системы управления двигателем
    • Промышленные преобразователи
    • Солнечные системы
    • Необходимо для управления мощными нагрузками в различных приборах
Выбрано: Показать

Характеристики IRG8P15N120KDPBF

  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    30 A
  • Коллекторный ток (Icm)
    30 A
  • Vce(on) (Макс) @ Vge, Ic
    2V @ 15V, 10A
  • Рассеивание мощности
    125 W
  • Энергия переключения
    600µJ (on), 600µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    98 nC
  • Td (on/off) @ 25°C
    15ns/170ns
  • Условие испытаний
    600V, 10A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    60 ns
  • Рабочая температура
    -40°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AC

Техническая документация

IRG8P15N120KDPBF.pdf
pdf. 0 kb
