IRG8P40N120KDPBF

IRG8P40N120KDPBF

IRG8P40N120KDPBF
;
IRG8P40N120KDPBF

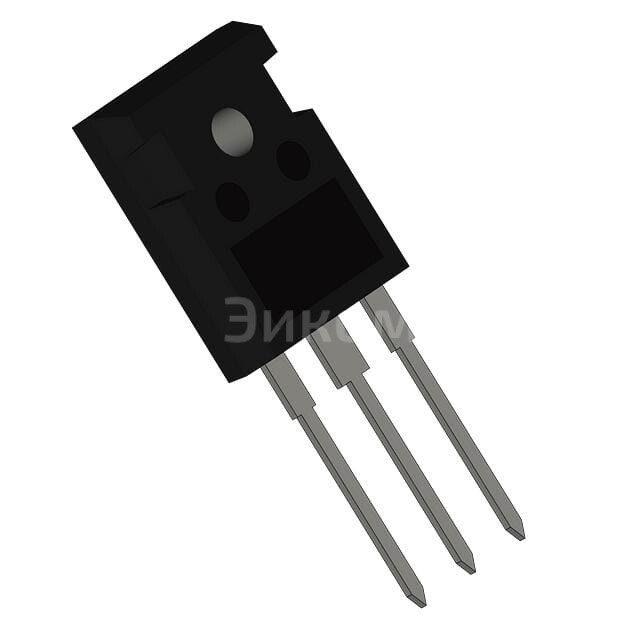

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    International Rectifier
  • Артикул:
    IRG8P40N120KDPBF
  • Описание:
    Транзистор: IRG8P40N120 - DISCRETE IGBT WITHВсе характеристики

Минимальная цена IRG8P40N120KDPBF при покупке от 62 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRG8P40N120KDPBF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRG8P40N120KDPBF

IRG8P40N120KDPBF International Rectifier Транзистор: IRG8P40N120 - DISCRETE IGBT WITH.

  • Основные параметры:
    • Рейтингный ток (IR): 40 А
    • Рейтингное напряжение (VR): 1200 В
    • Тип: Дискретный IGBT (Insulated Gate Bipolar Transistor)
  • Плюсы:
    • Высокая эффективность при работе в режиме PWM (Pulse Width Modulation)
    • Низкий коэффициент включения и выключения
    • Высокая надежность и долговечность
    • Малый размер и легкость
  • Минусы:
    • Высокие цены по сравнению с другими типами транзисторов
    • Требуется дополнительное охлаждение для работы на максимальной мощности
  • Общее назначение:
    • Использование в промышленных и бытовых электроприборах
    • Автомобильных системах управления двигателем
    • Системах регулирования напряжения и частоты
    • Инверторах для преобразования переменного тока в постоянный
  • В каких устройствах применяется:
    • Инверторы для домашнего использования
    • Системы управления электродвигателями в промышленности
    • Автомобильные системы управления двигателем
    • Электронные блоки питания
    • Преобразователи энергии для солнечных панелей
Выбрано: Показать

Характеристики IRG8P40N120KDPBF

  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    60 A
  • Коллекторный ток (Icm)
    75 A
  • Vce(on) (Макс) @ Vge, Ic
    2V @ 15V, 25A
  • Рассеивание мощности
    305 W
  • Энергия переключения
    1.6mJ (on), 1.8mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    240 nC
  • Td (on/off) @ 25°C
    40ns/245ns
  • Условие испытаний
    600V, 25A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    80 ns
  • Рабочая температура
    -40°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AC

Техническая документация

IRG8P40N120KDPBF.pdf
pdf. 0 kb
  • по запросу
Минимально и кратно 62 шт
