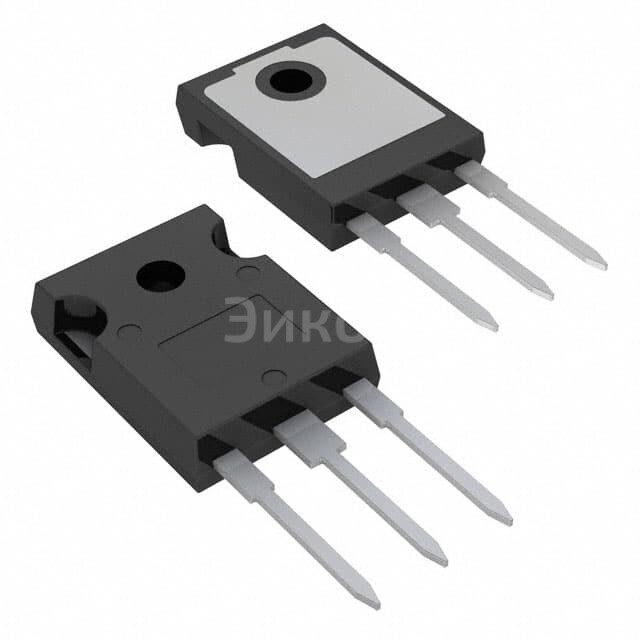

IRGP20B120UD-EP

IRGP20B120UD-EP

IRGP20B120UD-EP
;
IRGP20B120UD-EP

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    International Rectifier
  • Артикул:
    IRGP20B120UD-EP
  • Описание:
    Транзистор: IGBT 1200V 40A 300W TO247ADВсе характеристики

Минимальная цена IRGP20B120UD-EP при покупке от 56 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRGP20B120UD-EP с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IRGP20B120UD-EP

Размеры и тип: Транзистор IRGP20B120UD-EP от компании International Rectifier представляет собой IGBT с характеристиками 1200В 40А 300Вт, упаковка TO247AD.

  • Основные параметры:
    • Номинальное напряжение (VCEO): 1200В
    • Номинальный ток (Imax): 40А
    • Мощность (PON): 300Вт
    • Упаковка: TO247AD
  • Плюсы:
    • Высокая надежность и долговечность
    • Эффективная работа при высоких температурах
    • Компактный размер
    • Высокая скорость переключения
    • Устойчивость к износу и повреждениям
  • Минусы:
    • Высокие затраты на производство
    • Требует дополнительного охлаждения при работе в режиме максимума
  • Общее назначение:
    • Использование в инверторах для преобразования прямого тока в переменный
    • Применение в электропитании и управлениях двигателей
    • Интеграция в системы управления энергопотреблением
  • В каких устройствах применяется:
    • Автомобильные инверторы
    • Промышленные преобразователи частоты
    • Системы управления промышленными двигателями
    • Энергосберегающие системы
    • Устройства для управления энергией в бытовой технике
Выбрано: Показать

Характеристики IRGP20B120UD-EP

  • Тип IGBT
    NPT
  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    40 A
  • Коллекторный ток (Icm)
    120 A
  • Vce(on) (Макс) @ Vge, Ic
    4.85V @ 15V, 40A
  • Рассеивание мощности
    300 W
  • Энергия переключения
    850µJ (on), 425µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    254 nC
  • Условие испытаний
    600V, 20A, 5Ohm, 15V
  • Время восстановления запорного слоя (trr)
    300 ns
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247AD

Техническая документация

IRGP20B120UD-EP.pdf
pdf. 0 kb
  • по запросу
Минимально и кратно 56 шт
