IXXK100N60B3H1

IXXK100N60B3H1

IXXK100N60B3H1
;
IXXK100N60B3H1

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена IXXK100N60B3H1 при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IXXK100N60B3H1 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IXXK100N60B3H1

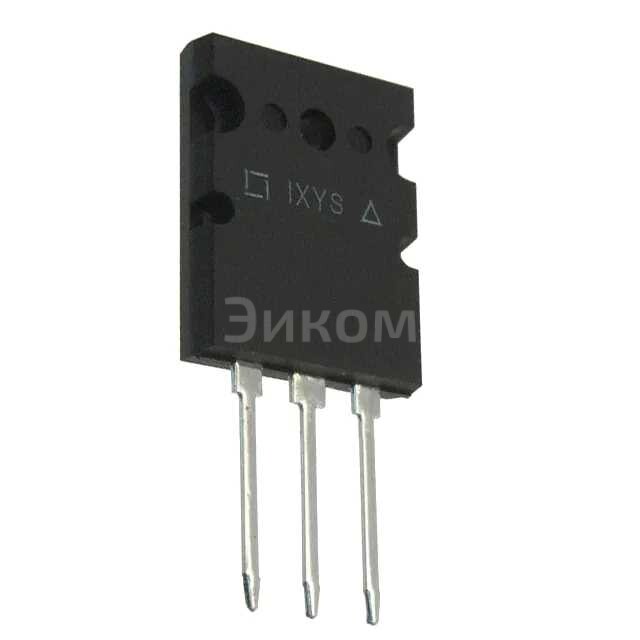

IXXK100N60B3H1 IXYS Транзистор: IGBT 600В 200А 695Вт TO264

  • Основные параметры:
    • Номинальное напряжение блокировки (UDRM): 600В
    • Номинальный ток (ID): 200А
    • Мощность (Ptot): 695Вт
    • Форм-фактор корпуса: TO264
  • Плюсы:
    • Высокая эффективность работы
    • Устойчивость к перегрузкам
    • Малый уровень шума при работе
    • Высокий КПД
    • Удобство монтажа благодаря стандартному корпусу TO264
  • Минусы:
    • Высокие цены по сравнению с другими типами транзисторов
    • Требуется дополнительное охлаждение из-за высокой мощности
  • Общее назначение:
    • Используется для управления мощными электрическими цепями
    • Подходит для применения в промышленной электронике, включая преобразователи частоты, инверторы и трансформаторы
    • Способствует повышению энергоэффективности устройств
  • В каких устройствах применяется:
    • Преобразователи напряжения
    • Инверторы
    • Приводы двигателей
    • Автомобильная электроника
    • Стационарные источники бесперебойного питания
Выбрано: Показать

Характеристики IXXK100N60B3H1

  • Package
    Tube
  • Тип IGBT
    PT
  • Напряжение пробоя коллектор-эмиттер
    600 V
  • Максимальный Ток Коллектора (Ic)
    200 A
  • Коллекторный ток (Icm)
    440 A
  • Vce(on) (Макс) @ Vge, Ic
    1.8V @ 15V, 70A
  • Рассеивание мощности
    695 W
  • Энергия переключения
    1.9mJ (on), 2mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    143 nC
  • Td (on/off) @ 25°C
    30ns/120ns
  • Условие испытаний
    360V, 70A, 2Ohm, 15V
  • Время восстановления запорного слоя (trr)
    140 ns
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-264-3, TO-264AA Variation
  • Исполнение корпуса
    TO-264 (IXXK)
  • Base Product Number
    IXXK100

Техническая документация

IXXK100N60B3H1.pdf
pdf. 0 kb
  • по запросу

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена IXXK100N60B3H1 при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IXXK100N60B3H1 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IXXK100N60B3H1

IXXK100N60B3H1 IXYS Транзистор: IGBT 600В 200А 695Вт TO264

  • Основные параметры:
    • Номинальное напряжение блокировки (UDRM): 600В
    • Номинальный ток (ID): 200А
    • Мощность (Ptot): 695Вт
    • Форм-фактор корпуса: TO264
  • Плюсы:
    • Высокая эффективность работы
    • Устойчивость к перегрузкам
    • Малый уровень шума при работе
    • Высокий КПД
    • Удобство монтажа благодаря стандартному корпусу TO264
  • Минусы:
    • Высокие цены по сравнению с другими типами транзисторов
    • Требуется дополнительное охлаждение из-за высокой мощности
  • Общее назначение:
    • Используется для управления мощными электрическими цепями
    • Подходит для применения в промышленной электронике, включая преобразователи частоты, инверторы и трансформаторы
    • Способствует повышению энергоэффективности устройств
  • В каких устройствах применяется:
    • Преобразователи напряжения
    • Инверторы
    • Приводы двигателей
    • Автомобильная электроника
    • Стационарные источники бесперебойного питания
Выбрано: Показать

Характеристики IXXK100N60B3H1

  • Package
    Tube
  • Тип IGBT
    PT
  • Напряжение пробоя коллектор-эмиттер
    600 V
  • Максимальный Ток Коллектора (Ic)
    200 A
  • Коллекторный ток (Icm)
    440 A
  • Vce(on) (Макс) @ Vge, Ic
    1.8V @ 15V, 70A
  • Рассеивание мощности
    695 W
  • Энергия переключения
    1.9mJ (on), 2mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    143 nC
  • Td (on/off) @ 25°C
    30ns/120ns
  • Условие испытаний
    360V, 70A, 2Ohm, 15V
  • Время восстановления запорного слоя (trr)
    140 ns
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-264-3, TO-264AA Variation
  • Исполнение корпуса
    TO-264 (IXXK)
  • Base Product Number
    IXXK100

Техническая документация

IXXK100N60B3H1.pdf
pdf. 0 kb
