IXYH24N90C3D1

IXYH24N90C3D1

IXYH24N90C3D1
;
IXYH24N90C3D1

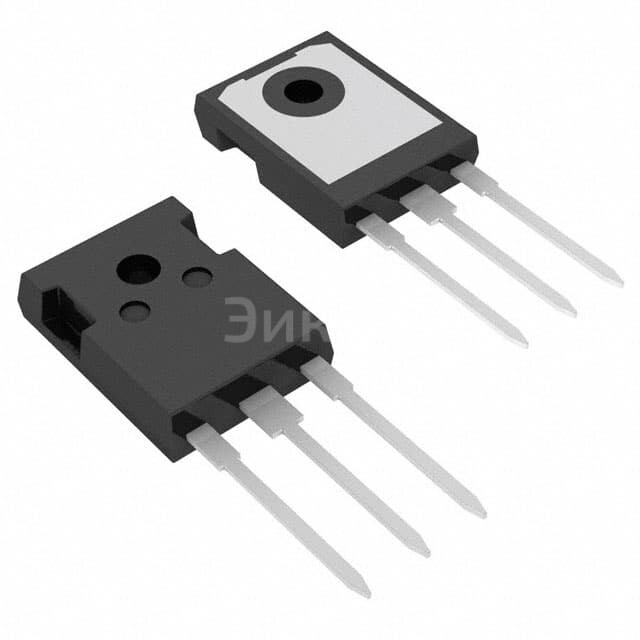

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена IXYH24N90C3D1 при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IXYH24N90C3D1 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IXYH24N90C3D1

IXYH24N90C3D1 IXYS Транзистор: IGBT 900V 44A 200W C3 TO-247

  • Основные параметры:
    • Номинальное напряжение: 900В
    • Номинальный ток: 44А
    • Номинальная мощность: 200Вт
    • Тип: IGBT (Интегрированный Гетероструктурный Транзистор)
    • Класс: C3
    • Пакет: TO-247
  • Плюсы:
    • Высокая эффективность при работе в средних и высоких напряжениях
    • Высокая надежность и долговечность
    • Малый размер и легкость благодаря компактному пакету TO-247
    • Высокий КПД
  • Минусы:
    • Высокие цены по сравнению с другими типами транзисторов
    • Требуется дополнительное охлаждение для работы при больших нагрузках
    • Сложность в проектировании и монтаже из-за требований к термоэлектрической стабильности
  • Общее назначение:
    • Регулирование напряжения и тока в электропитании
    • Переключение больших токов в инверторах
    • Привод управления двигателей
    • Зарядные устройства и аккумуляторы
  • В каких устройствах применяется:
    • Автомобильные инверторы
    • Промышленные преобразователи
    • Энергосберегающие системы
    • Устройства для зарядки аккумуляторов
    • Инверторы для солнечных батарей
Выбрано: Показать

Характеристики IXYH24N90C3D1

  • Package
    Tube
  • Напряжение пробоя коллектор-эмиттер
    900 V
  • Максимальный Ток Коллектора (Ic)
    44 A
  • Коллекторный ток (Icm)
    105 A
  • Vce(on) (Макс) @ Vge, Ic
    2.7V @ 15V, 24A
  • Рассеивание мощности
    200 W
  • Энергия переключения
    1.35mJ (on), 400µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    40 nC
  • Td (on/off) @ 25°C
    20ns/73ns
  • Условие испытаний
    450V, 24A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    340 ns
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247 (IXTH)
  • Base Product Number
    IXYH24

Техническая документация

IXYH24N90C3D1.pdf
pdf. 0 kb
