Каталог товаров
Дискретные полупроводники
Транзисторы - IGBT - одиночные
IXYT85N120A4HV
IXYT85N120A4HV

IXYT85N120A4HV

;

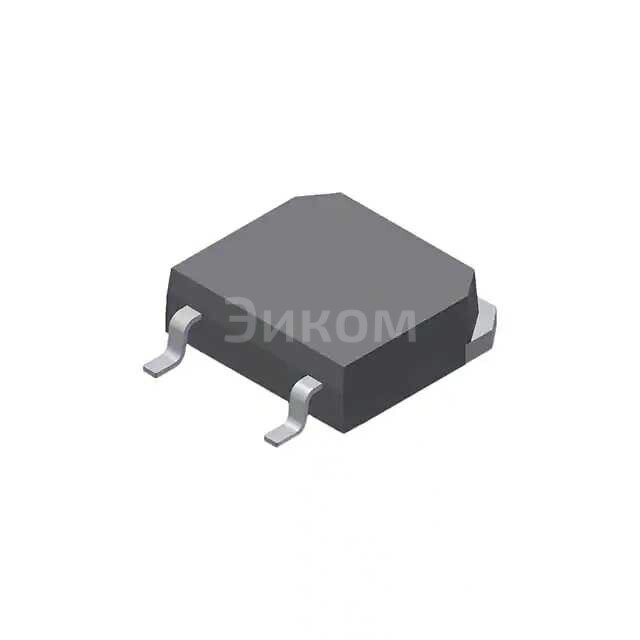

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    IXYS
  • Артикул:
    IXYT85N120A4HV
  • Описание:
    Транзистор: IGBT GENX4 1200V 85A TO268HVВсе характеристики

Минимальная цена IXYT85N120A4HV при покупке от 1 шт 3949.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IXYT85N120A4HV с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Выбрано: Показать

Характеристики IXYT85N120A4HV

  • Тип IGBT
    PT
    Тип IGBT PT
  • Напряжение пробоя коллектор-эмиттер
    1200 V
    Напряжение пробоя коллектор-эмиттер 1200 V
  • Максимальный Ток Коллектора (Ic)
    300 A
    Максимальный Ток Коллектора (Ic) 300 A
  • Коллекторный ток (Icm)
    520 A
    Коллекторный ток (Icm) 520 A
  • Vce(on) (Макс) @ Vge, Ic
    1.8V @ 15V, 85A
    Vce(on) (Макс) @ Vge, Ic 1.8V @ 15V, 85A
  • Рассеивание мощности
    1150 W
    Рассеивание мощности 1150 W
  • Энергия переключения
    4.9mJ (on), 8.3mJ (off)
    Энергия переключения 4.9mJ (on), 8.3mJ (off)
  • Тип входа
    Standard
    Тип входа Standard
  • Заряд затвора
    200 nC
    Заряд затвора 200 nC
  • Td (on/off) @ 25°C
    40ns/400ns
    Td (on/off) @ 25°C 40ns/400ns
  • Условие испытаний
    600V, 60A, 5Ohm, 15V
    Условие испытаний 600V, 60A, 5Ohm, 15V
  • Время восстановления запорного слоя (trr)
    40 ns
    Время восстановления запорного слоя (trr) 40 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
    Рабочая температура -55°C ~ 175°C (TJ)
  • Вид монтажа
    Surface Mount
    Вид монтажа Surface Mount
  • Корпус
    TO-268-3, D³Pak (2 Leads + Tab), TO-268AA
    Корпус TO-268-3, D³Pak (2 Leads + Tab), TO-268AA
  • Исполнение корпуса
    TO-268HV (IXYT)
    Исполнение корпуса TO-268HV (IXYT)
  • Base Product Number
    IXYT85
    Base Product Number IXYT85
Техническая документация
 IXYT85N120A4HV.pdf
pdf. 0 kb
  • В избранное
  • В сравнение
  • 546 шт
    3-6 недель
  • Количество
    Цена
  • 1
    3 949 ₽
  • 10
    3 229 ₽
  • 120
    3 190 ₽
  • 510
    2 778 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
получить кешбэк баллы

  • В избранное
  • В сравнение
  • Производитель:
    IXYS
  • Артикул:
    IXYT85N120A4HV
  • Описание:
    Транзистор: IGBT GENX4 1200V 85A TO268HVВсе характеристики

Минимальная цена IXYT85N120A4HV при покупке от 1 шт 3949.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IXYT85N120A4HV с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Выбрано: Показать

Характеристики IXYT85N120A4HV

  • Тип IGBT
    PT
    Тип IGBT PT
  • Напряжение пробоя коллектор-эмиттер
    1200 V
    Напряжение пробоя коллектор-эмиттер 1200 V
  • Максимальный Ток Коллектора (Ic)
    300 A
    Максимальный Ток Коллектора (Ic) 300 A
  • Коллекторный ток (Icm)
    520 A
    Коллекторный ток (Icm) 520 A
  • Vce(on) (Макс) @ Vge, Ic
    1.8V @ 15V, 85A
    Vce(on) (Макс) @ Vge, Ic 1.8V @ 15V, 85A
  • Рассеивание мощности
    1150 W
    Рассеивание мощности 1150 W
  • Энергия переключения
    4.9mJ (on), 8.3mJ (off)
    Энергия переключения 4.9mJ (on), 8.3mJ (off)
  • Тип входа
    Standard
    Тип входа Standard
  • Заряд затвора
    200 nC
    Заряд затвора 200 nC
  • Td (on/off) @ 25°C
    40ns/400ns
    Td (on/off) @ 25°C 40ns/400ns
  • Условие испытаний
    600V, 60A, 5Ohm, 15V
    Условие испытаний 600V, 60A, 5Ohm, 15V
  • Время восстановления запорного слоя (trr)
    40 ns
    Время восстановления запорного слоя (trr) 40 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
    Рабочая температура -55°C ~ 175°C (TJ)
  • Вид монтажа
    Surface Mount
    Вид монтажа Surface Mount
  • Корпус
    TO-268-3, D³Pak (2 Leads + Tab), TO-268AA
    Корпус TO-268-3, D³Pak (2 Leads + Tab), TO-268AA
  • Исполнение корпуса
    TO-268HV (IXYT)
    Исполнение корпуса TO-268HV (IXYT)
  • Base Product Number
    IXYT85
    Base Product Number IXYT85
Техническая документация
 IXYT85N120A4HV.pdf
pdf. 0 kb
