IXYX100N120B3

IXYX100N120B3

IXYX100N120B3
;
IXYX100N120B3

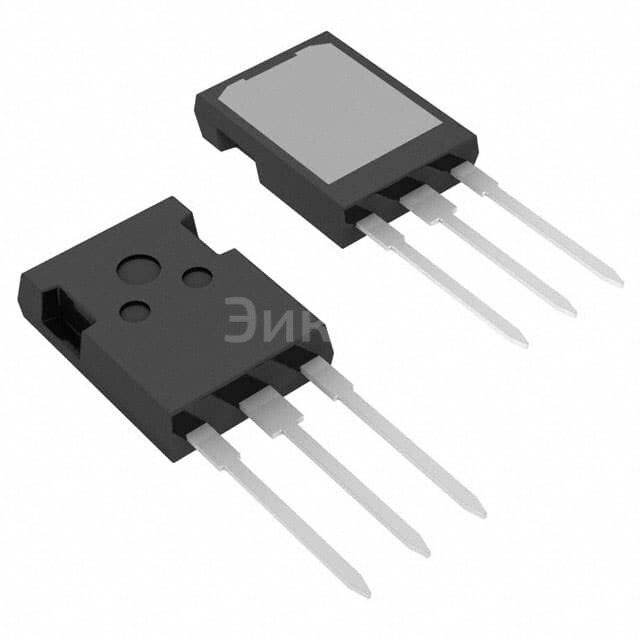

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена IXYX100N120B3 при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IXYX100N120B3 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IXYX100N120B3

IXYX100N120B3 IXYS Транзистор: IGBT 1200V 188A 1150W PLUS247

  • Основные параметры:
    • Номинальное напряжение блокировки (VCEO): 1200В
    • Номинальная токовая способность (ITO): 188А
    • Мощность при рабочем токе: 1150ВА
    • Код модели: PLUS247
  • Плюсы:
    • Высокая надежность и долговечность
    • Эффективность работы
    • Устойчивость к перегреву
    • Малый размер и легкий вес
    • Минимизация тепловых потерь
  • Минусы:
    • Высокая стоимость по сравнению с другими типами транзисторов
    • Требуется дополнительное оборудование для защиты от скачков напряжения
  • Общее назначение:
    • Передача мощности в электропитании
    • Управление током в электрических системах
    • Изменение частоты и амплитуды сигналов
  • Применение в устройствах:
    • Автомобильных системах
    • Индустриальных системах управления
    • Электропитании электронных устройств
    • Системах управления двигателей
    • Инверторах и преобразователях
Выбрано: Показать

Характеристики IXYX100N120B3

  • Package
    Tube
  • Тип IGBT
    PT
  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    225 A
  • Коллекторный ток (Icm)
    530 A
  • Vce(on) (Макс) @ Vge, Ic
    2.6V @ 15V, 100A
  • Рассеивание мощности
    1150 W
  • Энергия переключения
    7.7mJ (on), 7.1mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    250 nC
  • Td (on/off) @ 25°C
    30ns/153ns
  • Условие испытаний
    600V, 100A, 1Ohm, 15V
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3 Variant
  • Исполнение корпуса
    PLUS247™-3
  • Base Product Number
    IXYX100

Техническая документация

IXYX100N120B3.pdf
pdf. 0 kb
  • по запросу

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена IXYX100N120B3 при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IXYX100N120B3 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание IXYX100N120B3

IXYX100N120B3 IXYS Транзистор: IGBT 1200V 188A 1150W PLUS247

  • Основные параметры:
    • Номинальное напряжение блокировки (VCEO): 1200В
    • Номинальная токовая способность (ITO): 188А
    • Мощность при рабочем токе: 1150ВА
    • Код модели: PLUS247
  • Плюсы:
    • Высокая надежность и долговечность
    • Эффективность работы
    • Устойчивость к перегреву
    • Малый размер и легкий вес
    • Минимизация тепловых потерь
  • Минусы:
    • Высокая стоимость по сравнению с другими типами транзисторов
    • Требуется дополнительное оборудование для защиты от скачков напряжения
  • Общее назначение:
    • Передача мощности в электропитании
    • Управление током в электрических системах
    • Изменение частоты и амплитуды сигналов
  • Применение в устройствах:
    • Автомобильных системах
    • Индустриальных системах управления
    • Электропитании электронных устройств
    • Системах управления двигателей
    • Инверторах и преобразователях
Выбрано: Показать

Характеристики IXYX100N120B3

  • Package
    Tube
  • Тип IGBT
    PT
  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    225 A
  • Коллекторный ток (Icm)
    530 A
  • Vce(on) (Макс) @ Vge, Ic
    2.6V @ 15V, 100A
  • Рассеивание мощности
    1150 W
  • Энергия переключения
    7.7mJ (on), 7.1mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    250 nC
  • Td (on/off) @ 25°C
    30ns/153ns
  • Условие испытаний
    600V, 100A, 1Ohm, 15V
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3 Variant
  • Исполнение корпуса
    PLUS247™-3
  • Base Product Number
    IXYX100

Техническая документация

IXYX100N120B3.pdf
pdf. 0 kb
