MJD41C-QJ

Основные параметры:

• Тип транзистора: NPN (биполярный транзистор с переходом NPN)
• Напряжение коллектор-эмиттер (Vceo): 100 В (максимальное напряжение, которое может выдерживать транзистор между коллектором и эмиттером при открытом базовом выводе)
• Ток коллектора (Ic): 10 А (максимальный ток, который может протекать через коллектор транзистора)

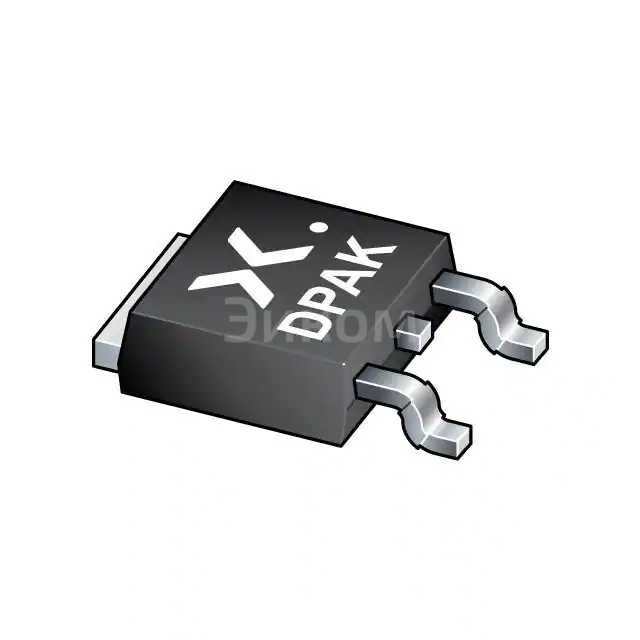

• Корпус: DPAK (TO-252) — стандартный корпус для поверхностного монтажа, обеспечивающий хороший отвод тепла
• Производитель: Nexperia USA Inc.
• Модель: MJD41C-QJ

Плюсы:

• Высокое напряжение пробоя (100 В) позволяет использовать его в цепях с относительно высоким напряжением.
• Высокий ток коллектора (10 А) делает его подходящим для управления значительными нагрузками.
• Корпус DPAK обеспечивает относительно хорошую теплоотдачу для его размеров.
• NPN-тип транзистора является распространенным и хорошо изученным, что упрощает его применение.
• Nexperia является известным производителем полупроводников, что обычно гарантирует качество и надежность.

Минусы:

• Биполярные транзисторы обычно имеют более низкий коэффициент усиления по току по сравнению с MOSFET, что может потребовать более высокого управляющего тока.
• Потери мощности могут быть выше, чем у MOSFET, особенно при высоких токах, из-за падения напряжения коллектор-эмиттер в насыщении.
• Относительно большие размеры по сравнению с миниатюрными компонентами для маломощных применений.

Общее назначение:

• MJD41C-QJ — это мощный биполярный транзистор, предназначенный для коммутации и усиления тока. Он используется в цепях, где требуется управление относительно высоким напряжением и током.

Применение:

• Источники питания (импульсные преобразователи, линейные стабилизаторы)
• Управление двигателями постоянного тока
• Драйверы реле и соленоидов
• Усилители мощности низкой и средней частоты
• Системы освещения (управление светодиодами высокой мощности)
• Автомобильная электроника (управление различными нагрузками)
• Промышленное оборудование
