Каталог
Дискретные полупроводники
Биполярные транзисторы с изолированным затвором (IGBT) - Одиночные
NGTB35N65FL2WG
  • В избранное
  • В сравнение
NGTB35N65FL2WG

NGTB35N65FL2WG

NGTB35N65FL2WG
;
NGTB35N65FL2WG

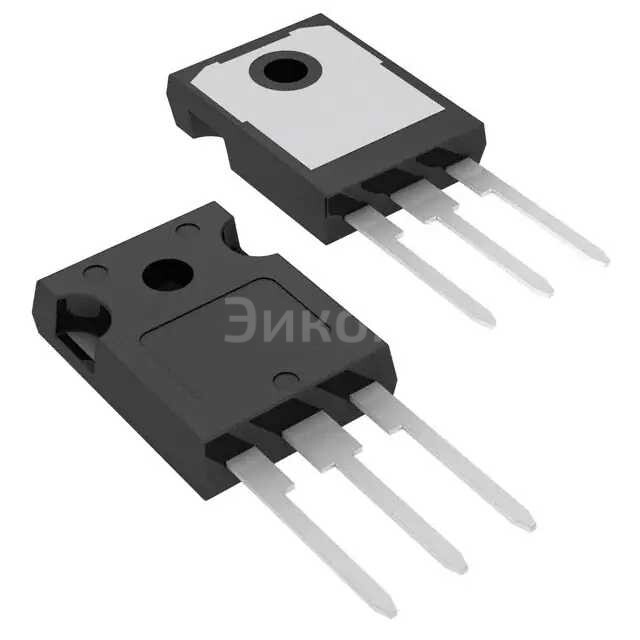

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi
  • Артикул:
    NGTB35N65FL2WG
  • Описание:
    Транзистор: IGBT TRENCH/FS 650V 70A TO247Все характеристики

Минимальная цена NGTB35N65FL2WG при покупке от 1 шт 1226.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NGTB35N65FL2WG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NGTB35N65FL2WG

NGTB35N65FL2WG onsemi IGBT TRENCH/FS 650V 70A TO247

  • Основные параметры:
    • Номинальное напряжение (VCEO) — 650В
    • Номинальный ток (IDS) — 70А
    • Структура — TRENCH/FS (Trench Field Stop)
    • Комплектация — TO247
  • Плюсы:
    • Высокая эффективность работы при различных нагрузках
    • Малый размер и легкость благодаря компактной структуре TRENCH/FS
    • Устойчивость к перегрузкам и скачкам напряжения
    • Долгий срок службы из-за минимизации тепловых потерь
  • Минусы:
    • Высокая стоимость по сравнению с обычными IGBT модулями
    • Требует более сложного проектирования системы охлаждения
  • Общее назначение:
    • Использование в силовых приводах и преобразователях мощности
    • Применение в системах управления двигателей
    • Работа в источниках питания
    • Инверторах для кондиционеров и холодильников
  • В каких устройствах применяется:
    • Автомобильных системах питания
    • Промышленных системах автоматизации
    • Системах управления переменными токами
    • Электроприводах для промышленного оборудования
Выбрано: Показать

Характеристики NGTB35N65FL2WG

  • Тип IGBT
    Trench Field Stop
  • Напряжение пробоя коллектор-эмиттер
    650 V
  • Максимальный Ток Коллектора (Ic)
    70 A
  • Коллекторный ток (Icm)
    120 A
  • Vce(on) (Макс) @ Vge, Ic
    2V @ 15V, 35A
  • Рассеивание мощности
    300 W
  • Энергия переключения
    840µJ (on), 280µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    125 nC
  • Td (on/off) @ 25°C
    72ns/132ns
  • Условие испытаний
    400V, 35A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    68 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247-3
  • Base Product Number
    NGTB35

Техническая документация

 NGTB35N65FL2WG.pdf
pdf. 0 kb
  • 39 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 226 ₽
  • 30
    701 ₽
  • 120
    585 ₽
  • 510
    501 ₽
  • 1020
    493 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    onsemi
  • Артикул:
    NGTB35N65FL2WG
  • Описание:
    Транзистор: IGBT TRENCH/FS 650V 70A TO247Все характеристики

Минимальная цена NGTB35N65FL2WG при покупке от 1 шт 1226.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NGTB35N65FL2WG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NGTB35N65FL2WG

NGTB35N65FL2WG onsemi IGBT TRENCH/FS 650V 70A TO247

  • Основные параметры:
    • Номинальное напряжение (VCEO) — 650В
    • Номинальный ток (IDS) — 70А
    • Структура — TRENCH/FS (Trench Field Stop)
    • Комплектация — TO247
  • Плюсы:
    • Высокая эффективность работы при различных нагрузках
    • Малый размер и легкость благодаря компактной структуре TRENCH/FS
    • Устойчивость к перегрузкам и скачкам напряжения
    • Долгий срок службы из-за минимизации тепловых потерь
  • Минусы:
    • Высокая стоимость по сравнению с обычными IGBT модулями
    • Требует более сложного проектирования системы охлаждения
  • Общее назначение:
    • Использование в силовых приводах и преобразователях мощности
    • Применение в системах управления двигателей
    • Работа в источниках питания
    • Инверторах для кондиционеров и холодильников
  • В каких устройствах применяется:
    • Автомобильных системах питания
    • Промышленных системах автоматизации
    • Системах управления переменными токами
    • Электроприводах для промышленного оборудования
Выбрано: Показать

Характеристики NGTB35N65FL2WG

  • Тип IGBT
    Trench Field Stop
  • Напряжение пробоя коллектор-эмиттер
    650 V
  • Максимальный Ток Коллектора (Ic)
    70 A
  • Коллекторный ток (Icm)
    120 A
  • Vce(on) (Макс) @ Vge, Ic
    2V @ 15V, 35A
  • Рассеивание мощности
    300 W
  • Энергия переключения
    840µJ (on), 280µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    125 nC
  • Td (on/off) @ 25°C
    72ns/132ns
  • Условие испытаний
    400V, 35A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    68 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247-3
  • Base Product Number
    NGTB35

Техническая документация

 NGTB35N65FL2WG.pdf
pdf. 0 kb
