Каталог
Дискретные полупроводники
Биполярные транзисторы с изолированным затвором (IGBT) - Одиночные
NGTB40N120FL2WG
  • В избранное
  • В сравнение

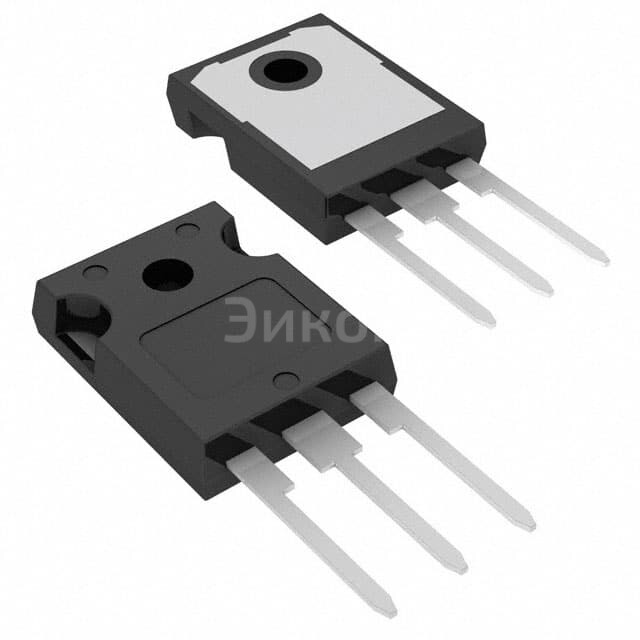

NGTB40N120FL2WG

NGTB40N120FL2WG

NGTB40N120FL2WG
;
NGTB40N120FL2WG

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    ONSEMI
  • Артикул:
    NGTB40N120FL2WG
  • Описание:
    Транзистор: IGBT TRENCH/FS 1200V 80A TO247Все характеристики

Минимальная цена NGTB40N120FL2WG при покупке от 1 шт 1380.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NGTB40N120FL2WG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NGTB40N120FL2WG

NGTB40N120FL2WG ONSEMI TRENCH/FS IGBT:

  • Основные параметры:
    • Номинальное напряжение блокировки: 1200В
    • Номинальный ток: 80А
    • Форм-фактор: TO247
  • Плюсы:
    • Высокая эффективность работы
    • Устойчивость к перегрузкам
    • Малый размер и легкость в установке
    • Высокая надежность
  • Минусы:
    • Стоимость может быть выше, чем у аналогичных компонентов
    • Требует дополнительного охлаждения при высоких нагрузках
  • Общее назначение:
    • Контроль тока в силовых электрониках
    • Использование в промышленном оборудовании
    • Автомобильной электронике
    • Энергосберегающие устройства
  • Применяется в:
    • Инверторах для преобразования напряжения
    • Драйверах для электродвигателей
    • Блоках питания
    • Реверсивных системах управления двигателем
Выбрано: Показать

Характеристики NGTB40N120FL2WG

  • Тип IGBT
    Trench Field Stop
  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    80 A
  • Коллекторный ток (Icm)
    200 A
  • Vce(on) (Макс) @ Vge, Ic
    2.4V @ 15V, 40A
  • Рассеивание мощности
    535 W
  • Энергия переключения
    3.4mJ (on), 1.1mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    313 nC
  • Td (on/off) @ 25°C
    116ns/286ns
  • Условие испытаний
    600V, 40A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    240 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247
  • Base Product Number
    NGTB40

Техническая документация

 NGTB40N120FL2WG.pdf
pdf. 0 kb
  • 4 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 380 ₽
  • 10
    1 243 ₽
  • 30
    1 097 ₽
  • 150
    987 ₽
  • 300
    921 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    ONSEMI
  • Артикул:
    NGTB40N120FL2WG
  • Описание:
    Транзистор: IGBT TRENCH/FS 1200V 80A TO247Все характеристики

Минимальная цена NGTB40N120FL2WG при покупке от 1 шт 1380.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NGTB40N120FL2WG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NGTB40N120FL2WG

NGTB40N120FL2WG ONSEMI TRENCH/FS IGBT:

  • Основные параметры:
    • Номинальное напряжение блокировки: 1200В
    • Номинальный ток: 80А
    • Форм-фактор: TO247
  • Плюсы:
    • Высокая эффективность работы
    • Устойчивость к перегрузкам
    • Малый размер и легкость в установке
    • Высокая надежность
  • Минусы:
    • Стоимость может быть выше, чем у аналогичных компонентов
    • Требует дополнительного охлаждения при высоких нагрузках
  • Общее назначение:
    • Контроль тока в силовых электрониках
    • Использование в промышленном оборудовании
    • Автомобильной электронике
    • Энергосберегающие устройства
  • Применяется в:
    • Инверторах для преобразования напряжения
    • Драйверах для электродвигателей
    • Блоках питания
    • Реверсивных системах управления двигателем
Выбрано: Показать

Характеристики NGTB40N120FL2WG

  • Тип IGBT
    Trench Field Stop
  • Напряжение пробоя коллектор-эмиттер
    1200 V
  • Максимальный Ток Коллектора (Ic)
    80 A
  • Коллекторный ток (Icm)
    200 A
  • Vce(on) (Макс) @ Vge, Ic
    2.4V @ 15V, 40A
  • Рассеивание мощности
    535 W
  • Энергия переключения
    3.4mJ (on), 1.1mJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    313 nC
  • Td (on/off) @ 25°C
    116ns/286ns
  • Условие испытаний
    600V, 40A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    240 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247
  • Base Product Number
    NGTB40

Техническая документация

 NGTB40N120FL2WG.pdf
pdf. 0 kb
