NTMD2C02R2SG

NTMD2C02R2SG – это MOSFET транзистор от onsemi, относящийся к серии Trench MOSFET. Он является N-канальным (N-CH) устройством.

• Основные параметры:
• Напряжение сток-исток (Vds): 20V
• Ток стока (Id): 2.2A
• Сопротивление открытого канала (Rds(on)): 0.045 Ом (при Vgs = 4.5V, Id = 1.1A)
• Напряжение открывающего затвора (Vgs(th)): 1.0V

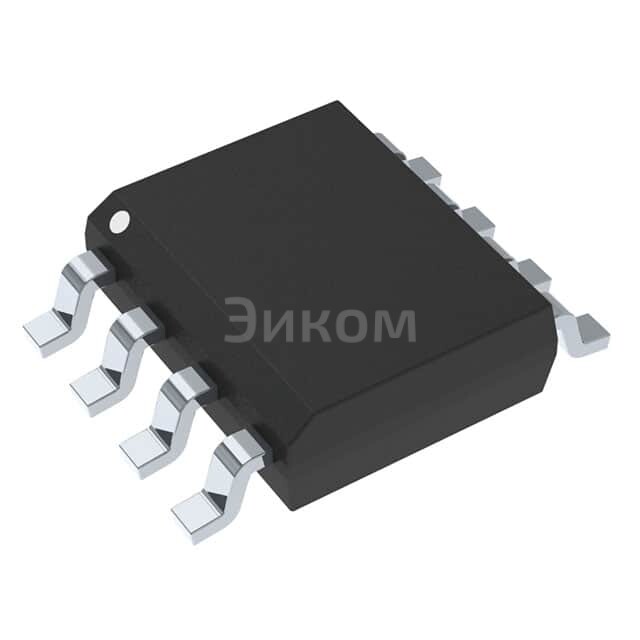

• Корпус: 8-выводной SOIC

Плюсы:

• Низкое сопротивление открытого канала (Rds(on)) – обеспечивает эффективность и низкие потери мощности.
• Низкое напряжение открывающего затвора (Vgs(th)) – позволяет использовать его с низковольтными логическими схемами.
• Компактный корпус SOIC – подходит для применения в ограниченном пространстве.

Минусы:

• Ограниченное напряжение сток-исток (20V) – не подходит для высоконапряжных применений.
• Ограниченный ток стока (2.2A) – может быть недостаточно для некоторых силовых приложений.

Общее назначение:

NTMD2C02R2SG предназначен для использования в качестве переключателя или усилителя в широком спектре приложений, где требуется эффективное управление мощностью при низком напряжении.

Применение:

• Портативные устройства (мобильные телефоны, планшеты, ноутбуки).
• Схемы управления питанием.
• DC-DC преобразователи.
• Загрузчики (load switches).
• Управление светодиодами.
• Логические схемы.
