Каталог
Дискретные полупроводники
Диоды - выпрямители - одиночные
PCDP10120G1_T0_00001
  • В избранное
  • В сравнение
PCDP10120G1_T0_00001

PCDP10120G1_T0_00001

PCDP10120G1_T0_00001
;
PCDP10120G1_T0_00001

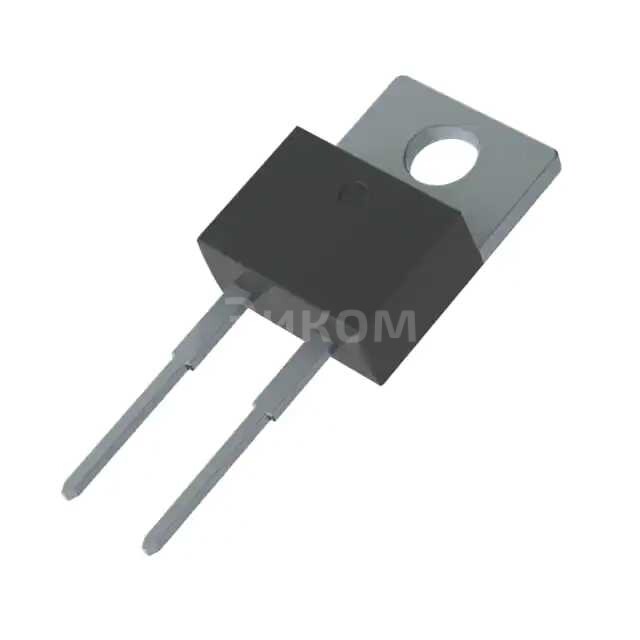

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Panjit
  • Артикул:
    PCDP10120G1_T0_00001
  • Описание:
    Диод: TO-220AC, SICВсе характеристики

Минимальная цена PCDP10120G1_T0_00001 при покупке от 1 шт 1125.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PCDP10120G1_T0_00001 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PCDP10120G1_T0_00001

PCDP10120G1_T0_00001 Panjit Диод: TO-220AC, SIC

  • Основные параметры:
    • Максимальный ток прямого тока (ID): 120 А
    • Номинальное напряжение (UD): 1000 В
    • Тип: Силовой диод SIC (Silicon Carbide)
    • Форма корпуса: TO-220AC
  • Плюсы:
    • Высокая скорость переключения
    • Высокий коэффициент усиления при высоких температурах
    • Меньшая тепловая емкость по сравнению с традиционными диодами
    • Устойчивость к атмосферным воздействиям
  • Минусы:
    • Высокая стоимость по сравнению с традиционными диодами
    • Требуют специального оборудования для монтажа и тестирования
  • Общее назначение:
    • Использование в мощных электропитаниях и преобразователях
    • Применяются в системах управления движением
    • В составе инверторов и преобразователей частоты
  • В каких устройствах применяется:
    • Автомобильные системы питания
    • Системы снабжения энергетикой промышленного оборудования
    • Преобразователи напряжения
    • Инверторы
Выбрано: Показать

Характеристики PCDP10120G1_T0_00001

  • Тип диода
    Silicon Carbide Schottky
  • Максимальное обратное напряжение (Vr)
    1200 V
  • Cреднее значение выпрямленного тока (Io)
    10A (DC)
  • Прямое напряжение (Vf) (Макс) @ If
    1.7 V @ 10 A
  • Скорость
    No Recovery Time > 500mA (Io)
  • Время восстановления запорного слоя (trr)
    0 ns
  • Ток утечки при Обратном напряжении (Vr)
    100 µA @ 1200 V
  • Емкость @ Vr, F
    529pF @ 1V, 1MHz
  • Вид монтажа
    Through Hole
  • Корпус
    TO-220-2
  • Исполнение корпуса
    TO-220AC
  • Рабочая температура pn-прехода
    -55°C ~ 175°C

Техническая документация

 PCDP10120G1_T0_00001.pdf
pdf. 0 kb
  • 1949 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 125 ₽
  • 10
    693 ₽
  • 100
    667 ₽
  • 500
    654 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Panjit
  • Артикул:
    PCDP10120G1_T0_00001
  • Описание:
    Диод: TO-220AC, SICВсе характеристики

Минимальная цена PCDP10120G1_T0_00001 при покупке от 1 шт 1125.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PCDP10120G1_T0_00001 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PCDP10120G1_T0_00001

PCDP10120G1_T0_00001 Panjit Диод: TO-220AC, SIC

  • Основные параметры:
    • Максимальный ток прямого тока (ID): 120 А
    • Номинальное напряжение (UD): 1000 В
    • Тип: Силовой диод SIC (Silicon Carbide)
    • Форма корпуса: TO-220AC
  • Плюсы:
    • Высокая скорость переключения
    • Высокий коэффициент усиления при высоких температурах
    • Меньшая тепловая емкость по сравнению с традиционными диодами
    • Устойчивость к атмосферным воздействиям
  • Минусы:
    • Высокая стоимость по сравнению с традиционными диодами
    • Требуют специального оборудования для монтажа и тестирования
  • Общее назначение:
    • Использование в мощных электропитаниях и преобразователях
    • Применяются в системах управления движением
    • В составе инверторов и преобразователей частоты
  • В каких устройствах применяется:
    • Автомобильные системы питания
    • Системы снабжения энергетикой промышленного оборудования
    • Преобразователи напряжения
    • Инверторы
Выбрано: Показать

Характеристики PCDP10120G1_T0_00001

  • Тип диода
    Silicon Carbide Schottky
  • Максимальное обратное напряжение (Vr)
    1200 V
  • Cреднее значение выпрямленного тока (Io)
    10A (DC)
  • Прямое напряжение (Vf) (Макс) @ If
    1.7 V @ 10 A
  • Скорость
    No Recovery Time > 500mA (Io)
  • Время восстановления запорного слоя (trr)
    0 ns
  • Ток утечки при Обратном напряжении (Vr)
    100 µA @ 1200 V
  • Емкость @ Vr, F
    529pF @ 1V, 1MHz
  • Вид монтажа
    Through Hole
  • Корпус
    TO-220-2
  • Исполнение корпуса
    TO-220AC
  • Рабочая температура pn-прехода
    -55°C ~ 175°C

Техническая документация

 PCDP10120G1_T0_00001.pdf
pdf. 0 kb
