Каталог
Дискретные полупроводники
Биполярные транзисторы - Одиночные, С предварительным смещением
PDTC114TT,235
  • В избранное
  • В сравнение
PDTC114TT,235

PDTC114TT,235

PDTC114TT,235
;
PDTC114TT,235

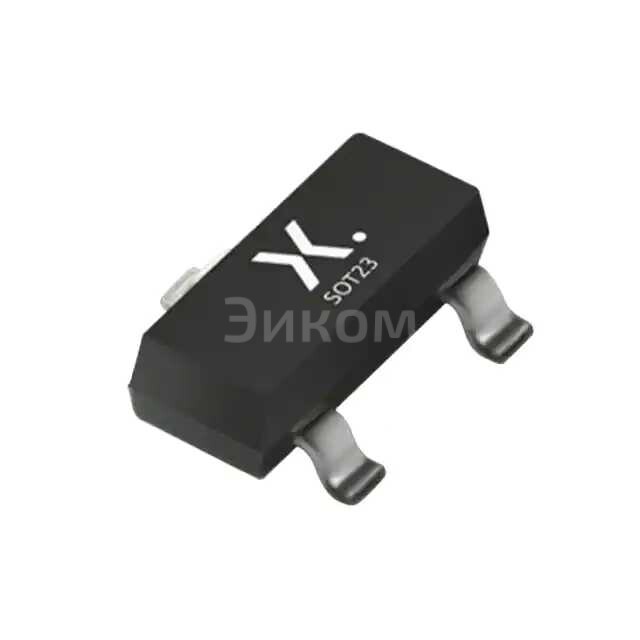

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Nexperia
  • Артикул:
    PDTC114TT,235
  • Описание:
    Транзистор: TRANS PREBIAS NPN 50V TO236ABВсе характеристики

Минимальная цена PDTC114TT,235 при покупке от 1 шт 28.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PDTC114TT,235 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PDTC114TT,235

PDTC114TT,235 Nexperia USA Inc.

  • Тип: Транзистор предсмещения NPN
  • Напряжение стакана: 50В
  • Оболочка: TO236AB

Основные параметры:

  • ICBO: ≤1μA (max)
  • VCEO: 50В
  • ICM: ≤10mA (max)
  • hFE (VCE=10V, IC=10mA): 100-300

Плюсы:

  • Высокая надежность и долговечность
  • Устойчивость к износу и перегрузкам
  • Простота использования и монтажа

Минусы:

  • Высокие требования к теплоотводу
  • Высокая цена по сравнению с менее сложными вариантами

Общее назначение:

  • Использование в качестве предсмещения для других транзисторов и каскадов
  • Компенсация температурных изменений
  • Регулировка смещения в электронных цепях

Применение в устройствах:

  • Радиоприемники
  • Цифро-аналоговые преобразователи
  • Диапазонные преобразователи
  • Системы управления мощностью
Выбрано: Показать

Характеристики PDTC114TT,235

  • Тип транзистора
    NPN - Pre-Biased
  • Максимальный Ток Коллектора (Ic)
    100 mA
  • Напряжение пробоя коллектор-эмиттер
    50 V
  • Resistor - Base (R1)
    10 kOhms
  • Усиление по току (DC) (hFE) (мин) @ Ic, Vce
    200 @ 1mA, 5V
  • Напряжение насыщения (Макс) @ Ib, Ic
    150mV @ 500µA, 10mA
  • Обратный ток коллектора (Max)
    1µA
  • Рассеивание мощности
    250 mW
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-236-3, SC-59, SOT-23-3
  • Исполнение корпуса
    TO-236AB
  • Base Product Number
    PDTC114

Техническая документация

 PDTC114TT,235.pdf
pdf. 0 kb
  • 7271 шт
    3-6 недель
  • Количество
    Цена
  • 1
    28 ₽
  • 50
    15.4 ₽
  • 500
    7.8 ₽
  • 5000
    5.2 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Nexperia
  • Артикул:
    PDTC114TT,235
  • Описание:
    Транзистор: TRANS PREBIAS NPN 50V TO236ABВсе характеристики

Минимальная цена PDTC114TT,235 при покупке от 1 шт 28.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PDTC114TT,235 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PDTC114TT,235

PDTC114TT,235 Nexperia USA Inc.

  • Тип: Транзистор предсмещения NPN
  • Напряжение стакана: 50В
  • Оболочка: TO236AB

Основные параметры:

  • ICBO: ≤1μA (max)
  • VCEO: 50В
  • ICM: ≤10mA (max)
  • hFE (VCE=10V, IC=10mA): 100-300

Плюсы:

  • Высокая надежность и долговечность
  • Устойчивость к износу и перегрузкам
  • Простота использования и монтажа

Минусы:

  • Высокие требования к теплоотводу
  • Высокая цена по сравнению с менее сложными вариантами

Общее назначение:

  • Использование в качестве предсмещения для других транзисторов и каскадов
  • Компенсация температурных изменений
  • Регулировка смещения в электронных цепях

Применение в устройствах:

  • Радиоприемники
  • Цифро-аналоговые преобразователи
  • Диапазонные преобразователи
  • Системы управления мощностью
Выбрано: Показать

Характеристики PDTC114TT,235

  • Тип транзистора
    NPN - Pre-Biased
  • Максимальный Ток Коллектора (Ic)
    100 mA
  • Напряжение пробоя коллектор-эмиттер
    50 V
  • Resistor - Base (R1)
    10 kOhms
  • Усиление по току (DC) (hFE) (мин) @ Ic, Vce
    200 @ 1mA, 5V
  • Напряжение насыщения (Макс) @ Ib, Ic
    150mV @ 500µA, 10mA
  • Обратный ток коллектора (Max)
    1µA
  • Рассеивание мощности
    250 mW
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-236-3, SC-59, SOT-23-3
  • Исполнение корпуса
    TO-236AB
  • Base Product Number
    PDTC114

Техническая документация

 PDTC114TT,235.pdf
pdf. 0 kb
