Каталог
Дискретные полупроводники
Биполярные транзисторы - Одиночные, С предварительным смещением
PDTD143XTVL
  • В избранное
  • В сравнение

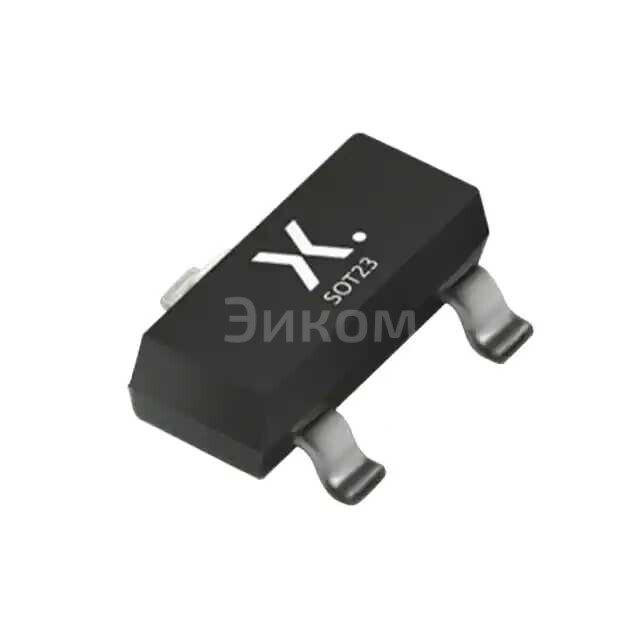

PDTD143XTVL

PDTD143XTVL

PDTD143XTVL
;
PDTD143XTVL

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Nexperia USA Inc.
  • Артикул:
    PDTD143XTVL
  • Описание:
    Транзистор: TRANS PREBIAS NPN 50V TO236ABВсе характеристики

Минимальная цена PDTD143XTVL при покупке от 1 шт 48.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PDTD143XTVL с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PDTD143XTVL

PDTD143XTVL Nexperia USA Inc. Транзистор: TRANS PREBIAS NPN 50V TO236AB

  • Основные параметры:
    • Тип: NPN-транзистор с предвывключением
    • Рейтингное напряжениеcollector-emitter (VCEO): 50В
    • Напряжение базы-эмиттера (VBE(on)): 1.4В
    • Потребляемая мощность (PD): 1.3Вт
    • Температурный коэффициент тока collector-emitter (PCE): -2% /°C
  • Плюсы:
    • Высокая надежность благодаря технологии предвывключения
    • Устойчивость к перегреву
    • Малый размер корпуса TO236AB для своих характеристик
    • Эффективность работы при больших напряжениях
  • Минусы:
    • Высокие цены по сравнению с аналогичными транзисторами
    • Требует дополнительного управляющего сигнала для работы
  • Общее назначение:
    • Управление нагрузками в электронных устройствах
    • Уменьшение пульсаций тока в цепях
    • Импульсная передача и регулирование напряжения
  • Применение:
    • Автомобильные системы управления двигателем
    • Инверторы и преобразователи напряжения
    • Мощные источники питания
    • Импульсные блоки питания
Выбрано: Показать

Характеристики PDTD143XTVL

  • Тип транзистора
    NPN - Pre-Biased
  • Максимальный Ток Коллектора (Ic)
    500 mA
  • Напряжение пробоя коллектор-эмиттер
    50 V
  • Resistor - Base (R1)
    4.7 kOhms
  • Resistor - Emitter Base (R2)
    10 kOhms
  • Усиление по току (DC) (hFE) (мин) @ Ic, Vce
    70 @ 50mA, 5V
  • Напряжение насыщения (Макс) @ Ib, Ic
    100mV @ 2.5mA, 50mA
  • Обратный ток коллектора (Max)
    500nA
  • Трансформация частоты
    225 MHz
  • Рассеивание мощности
    320 mW
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-236-3, SC-59, SOT-23-3
  • Исполнение корпуса
    TO-236AB
  • Base Product Number
    PDTD143

Техническая документация

 PDTD143XTVL.pdf
pdf. 0 kb
  • 7350 шт
    3-6 недель
  • Количество
    Цена
  • 1
    48 ₽
  • 100
    18.5 ₽
  • 1000
    12 ₽
  • 5000
    9.2 ₽
  • 20000
    6 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Nexperia USA Inc.
  • Артикул:
    PDTD143XTVL
  • Описание:
    Транзистор: TRANS PREBIAS NPN 50V TO236ABВсе характеристики

Минимальная цена PDTD143XTVL при покупке от 1 шт 48.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PDTD143XTVL с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PDTD143XTVL

PDTD143XTVL Nexperia USA Inc. Транзистор: TRANS PREBIAS NPN 50V TO236AB

  • Основные параметры:
    • Тип: NPN-транзистор с предвывключением
    • Рейтингное напряжениеcollector-emitter (VCEO): 50В
    • Напряжение базы-эмиттера (VBE(on)): 1.4В
    • Потребляемая мощность (PD): 1.3Вт
    • Температурный коэффициент тока collector-emitter (PCE): -2% /°C
  • Плюсы:
    • Высокая надежность благодаря технологии предвывключения
    • Устойчивость к перегреву
    • Малый размер корпуса TO236AB для своих характеристик
    • Эффективность работы при больших напряжениях
  • Минусы:
    • Высокие цены по сравнению с аналогичными транзисторами
    • Требует дополнительного управляющего сигнала для работы
  • Общее назначение:
    • Управление нагрузками в электронных устройствах
    • Уменьшение пульсаций тока в цепях
    • Импульсная передача и регулирование напряжения
  • Применение:
    • Автомобильные системы управления двигателем
    • Инверторы и преобразователи напряжения
    • Мощные источники питания
    • Импульсные блоки питания
Выбрано: Показать

Характеристики PDTD143XTVL

  • Тип транзистора
    NPN - Pre-Biased
  • Максимальный Ток Коллектора (Ic)
    500 mA
  • Напряжение пробоя коллектор-эмиттер
    50 V
  • Resistor - Base (R1)
    4.7 kOhms
  • Resistor - Emitter Base (R2)
    10 kOhms
  • Усиление по току (DC) (hFE) (мин) @ Ic, Vce
    70 @ 50mA, 5V
  • Напряжение насыщения (Макс) @ Ib, Ic
    100mV @ 2.5mA, 50mA
  • Обратный ток коллектора (Max)
    500nA
  • Трансформация частоты
    225 MHz
  • Рассеивание мощности
    320 mW
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-236-3, SC-59, SOT-23-3
  • Исполнение корпуса
    TO-236AB
  • Base Product Number
    PDTD143

Техническая документация

 PDTD143XTVL.pdf
pdf. 0 kb
