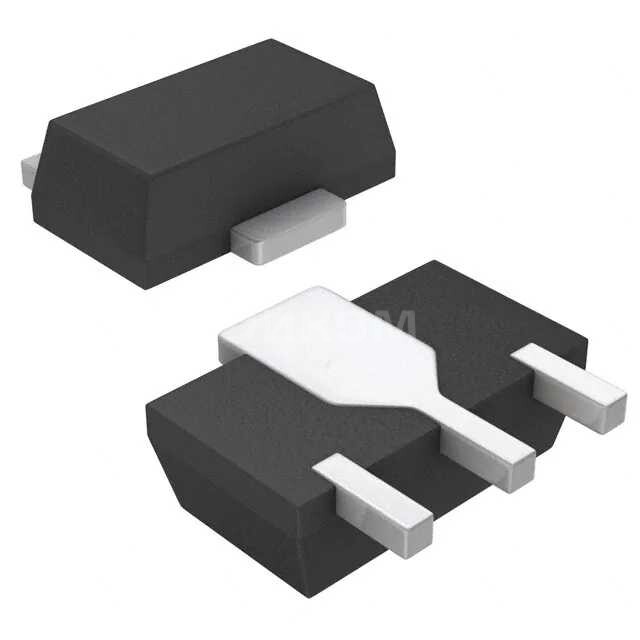

SB20-03P-TD-E

SB20-03P-TD-E

SB20-03P-TD-E
;
SB20-03P-TD-E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена SB20-03P-TD-E при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SB20-03P-TD-E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SB20-03P-TD-E

SB20-03P-TD-E onsemi DIODE SCHOTTKY 30V 2A PCP

  • Основные параметры:
    • Номинальное напряжение (VBR) - 30В
    • Номинальный ток (ISM) - 2А
    • Тип - Шоттки
    • Монтаж - ПКП (PCP)
  • Плюсы:
    • Высокая скорость перехода
    • Малый напряжением срабатывания
    • Малое напряжение при пробой
    • Низкое сопротивление при проводимости
    • Малые размеры и масса
  • Минусы:
    • Уязвимость к электрическим ударам
    • Невозможность использования при высоких температурах без дополнительного охлаждения
  • Общее назначение:
    • Защита от обратного тока
    • Изоляция блоков питания
    • Сглаживание пульсаций
  • Применение:
    • Блоки питания
    • Мобильные устройства
    • Автомобильные системы
    • Промышленное оборудование
    • Инверторы
Выбрано: Показать

Характеристики SB20-03P-TD-E

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип диода
    Schottky
  • Максимальное обратное напряжение (Vr)
    30 V
  • Cреднее значение выпрямленного тока (Io)
    2A
  • Прямое напряжение (Vf) (Макс) @ If
    550 mV @ 2 A
  • Скорость
    Fast Recovery =< 500ns, > 200mA (Io)
  • Время восстановления запорного слоя (trr)
    20 ns
  • Ток утечки при Обратном напряжении (Vr)
    100 µA @ 15 V
  • Емкость @ Vr, F
    70pF @ 10V, 1MHz
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-243AA
  • Исполнение корпуса
    PCP
  • Рабочая температура pn-прехода
    -55°C ~ 125°C
  • Base Product Number
    SB20

Техническая документация

SB20-03P-TD-E.pdf
pdf. 0 kb
  • по запросу

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена SB20-03P-TD-E при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SB20-03P-TD-E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SB20-03P-TD-E

SB20-03P-TD-E onsemi DIODE SCHOTTKY 30V 2A PCP

  • Основные параметры:
    • Номинальное напряжение (VBR) - 30В
    • Номинальный ток (ISM) - 2А
    • Тип - Шоттки
    • Монтаж - ПКП (PCP)
  • Плюсы:
    • Высокая скорость перехода
    • Малый напряжением срабатывания
    • Малое напряжение при пробой
    • Низкое сопротивление при проводимости
    • Малые размеры и масса
  • Минусы:
    • Уязвимость к электрическим ударам
    • Невозможность использования при высоких температурах без дополнительного охлаждения
  • Общее назначение:
    • Защита от обратного тока
    • Изоляция блоков питания
    • Сглаживание пульсаций
  • Применение:
    • Блоки питания
    • Мобильные устройства
    • Автомобильные системы
    • Промышленное оборудование
    • Инверторы
Выбрано: Показать

Характеристики SB20-03P-TD-E

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип диода
    Schottky
  • Максимальное обратное напряжение (Vr)
    30 V
  • Cреднее значение выпрямленного тока (Io)
    2A
  • Прямое напряжение (Vf) (Макс) @ If
    550 mV @ 2 A
  • Скорость
    Fast Recovery =< 500ns, > 200mA (Io)
  • Время восстановления запорного слоя (trr)
    20 ns
  • Ток утечки при Обратном напряжении (Vr)
    100 µA @ 15 V
  • Емкость @ Vr, F
    70pF @ 10V, 1MHz
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-243AA
  • Исполнение корпуса
    PCP
  • Рабочая температура pn-прехода
    -55°C ~ 125°C
  • Base Product Number
    SB20

Техническая документация

SB20-03P-TD-E.pdf
pdf. 0 kb
