SGF23N60UFTU

SGF23N60UFTU

SGF23N60UFTU
;
SGF23N60UFTU

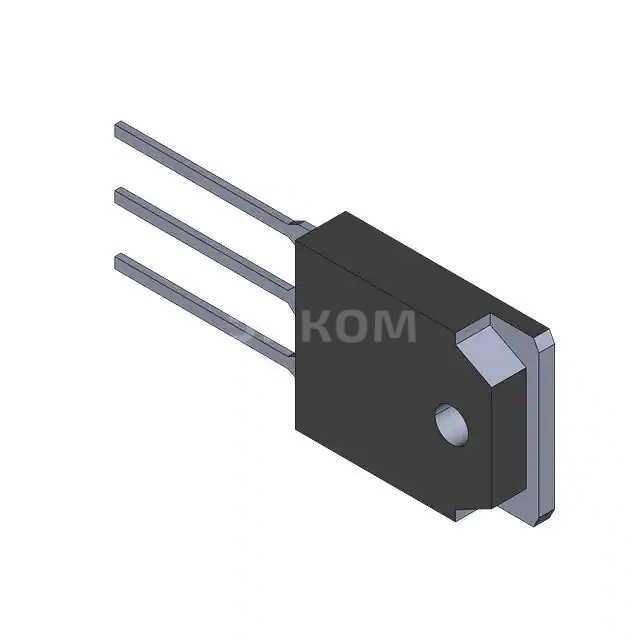

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Fairchild Semiconductor
  • Артикул:
    SGF23N60UFTU
  • Описание:
    Транзистор: INSULATED GATE BIPOLAR TRANSISTOВсе характеристики

Минимальная цена SGF23N60UFTU при покупке от 224 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SGF23N60UFTU с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SGF23N60UFTU

SGF23N60UFTU Fairchild Semiconductor Транзистор: INSULATED GATE BIPOLAR TRANSISTOR (IGBT)

  • Основные параметры:
    • Максимальное напряжение блокировки UCEO: 650 В
    • Максимальная токовая способность ITO: 230 А
    • Максимальная частота работы fT: 12 кГц
    • Температурный коэффициент температуры: ±2% при изменении от -40°C до +150°C
  • Плюсы:
    • Высокая эффективность при работе с переменным током
    • Высокая надежность и долговечность
    • Низкое сопротивление ввода
    • Высокая скорость переключения
    • Устойчивость к импульсным перенапряжениям
  • Минусы:
    • Высокий уровень тепловыделения при работе в режиме полной нагрузки
    • Требуется дополнительное охлаждение для обеспечения надежной работы
    • Сложнее в использовании по сравнению с обычными транзисторами
  • Общее назначение:
    • Контроль мощности в электронных устройствах
    • Использование в промышленных преобразователях тока
    • Регулировка мощности в инверторах
    • Внедрение в системы управления двигателей
  • Применение:
    • Автомобильные инверторы
    • Промышленные преобразователи
    • Электропоезда и трамваи
    • Мощные источники питания
    • Системы управления двигателей
Выбрано: Показать

Характеристики SGF23N60UFTU

  • Напряжение пробоя коллектор-эмиттер
    600 V
  • Максимальный Ток Коллектора (Ic)
    23 A
  • Коллекторный ток (Icm)
    92 A
  • Vce(on) (Макс) @ Vge, Ic
    2.6V @ 15V, 12A
  • Рассеивание мощности
    75 W
  • Энергия переключения
    115µJ (on), 135µJ (off)
  • Тип входа
    Standard
  • Td (on/off) @ 25°C
    17ns/60ns
  • Условие испытаний
    300V, 12A, 23Ohm, 15V
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-3P-3 Full Pack
  • Исполнение корпуса
    TO-3PF
  • Base Product Number
    SGF23N60

Техническая документация

SGF23N60UFTU.pdf
pdf. 0 kb
  • по запросу
Минимально и кратно 224 шт
