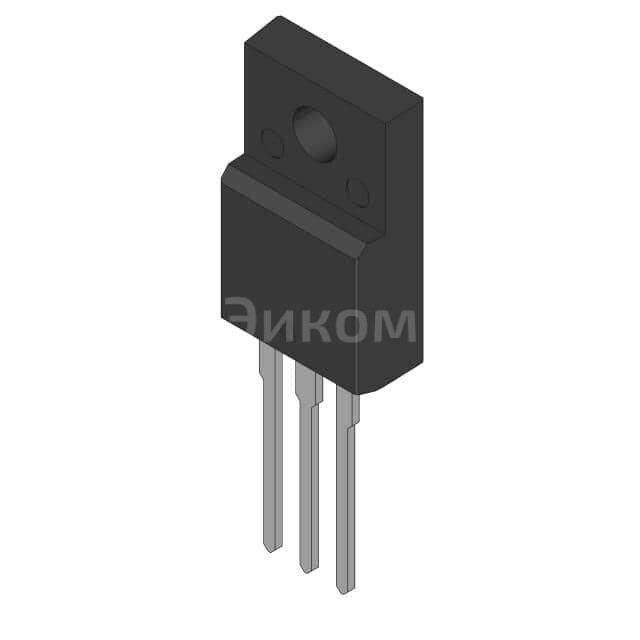

SGS23N60UFDTU

SGS23N60UFDTU

SGS23N60UFDTU
;
SGS23N60UFDTU

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена SGS23N60UFDTU при покупке от 1000 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SGS23N60UFDTU с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SGS23N60UFDTU

SGS23N60UFDTU onsemi Транзистор: IGBT

  • Номинальный ток IC: 23 А
  • Номинальное напряжение V(BR)CES: 600 В
  • Тип: N-типа

Основные параметры:

  • Номинальный ток IC: 23 А позволяет передавать значительный электрический ток.
  • Номинальное напряжение V(BR)CES: 600 В обеспечивает надежную работу при высоких напряжениях.
  • Тип N-типа: облегчает процесс включения и выключения транзистора.

Плюсы:

  • Высокая эффективность работы.
  • Устойчивость к перегреву и перенапряжению.
  • Низкий ток течения в режиме отключения.
  • Долгий срок службы.

Минусы:

  • Сложность в проектировании систем управления.
  • Требуется дополнительное охлаждение.
  • Высокие требования к качеству электрических сетей.

Общее назначение:

  • Использование в инверторах для преобразования переменного напряжения в постоянное.
  • Применение в системах управления приводами двигателей.
  • Работа в источниках питания для поддержания стабильного напряжения.

В каких устройствах применяется:

  • Автомобильных системах.
  • Электроприводах.
  • Системах управления энергоснабжением.
  • Приборах для медицинского использования.
Выбрано: Показать

Характеристики SGS23N60UFDTU

  • Напряжение пробоя коллектор-эмиттер
    600 V
  • Максимальный Ток Коллектора (Ic)
    23 A
  • Коллекторный ток (Icm)
    92 A
  • Vce(on) (Макс) @ Vge, Ic
    2.6V @ 15V, 12A
  • Рассеивание мощности
    73 W
  • Энергия переключения
    115µJ (on), 135µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    49 nC
  • Td (on/off) @ 25°C
    17ns/60ns
  • Условие испытаний
    300V, 12A, 23Ohm, 15V
  • Время восстановления запорного слоя (trr)
    60 ns
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-220-3 Full Pack
  • Исполнение корпуса
    TO-220F-3
  • Base Product Number
    SGS23N60

Техническая документация

SGS23N60UFDTU.pdf
pdf. 0 kb
  • по запросу
Минимально и кратно 1000 шт
