Каталог
Дискретные полупроводники
Полевые транзисторы - Одиночные
STP11NM80
  • В избранное
  • В сравнение

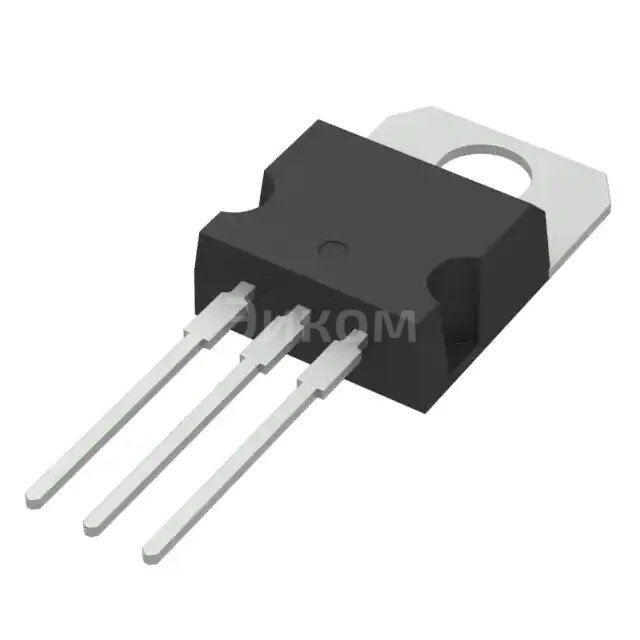

STP11NM80

STP11NM80

STP11NM80
;
STP11NM80

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    STMicroelectronics
  • Артикул:
    STP11NM80
  • Описание:
    MOSFET N-CH 800V 11A TO220ABВсе характеристики

Минимальная цена STP11NM80 при покупке от 1 шт 790.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить STP11NM80 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание STP11NM80

STP11NM80 STMicroelectronics MOSFET N-Ч 800В 11А TO220AB

  • Основные параметры:
    • Тип: MOSFET N-канальный
    • Номинальное напряжение: 800В
    • Номинальный ток: 11А
    • Пакет: TO220AB
  • Плюсы:
    • Высокая надежность
    • Малый размер
    • Эффективность работы при высоких температурах
    • Долгий срок службы
  • Минусы:
    • Высокая стоимость по сравнению с транзисторами других типов
    • Необходимость дополнительного охлаждения при больших нагрузках
  • Общее назначение:
    • Регулирование напряжения
    • Переключение электрических цепей
    • Управление потребителями электричества
  • В каких устройствах применяется:
    • Автомобильные системы управления
    • Системы питания
    • Инверторы
    • Мощные преобразователи напряжения
    • Электроприводы
Выбрано: Показать

Характеристики STP11NM80

  • Package
    Tube
  • Тип полевого транзистора
    N-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    800 V
  • Current - Continuous Drain (Id) @ 25°C
    11A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On)
    10V
  • Rds On (Max) @ Id, Vgs
    400mOhm @ 5.5A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs
    43.6 nC @ 10 V
  • Vgs (Max)
    ±30V
  • Input Capacitance (Ciss) (Max) @ Vds
    1630 pF @ 25 V
  • Рассеивание мощности (Макс)
    150W (Tc)
  • Рабочая температура
    -65°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Исполнение корпуса
    TO-220
  • Корпус
    TO-220-3
  • Base Product Number
    STP11

Техническая документация

 STP11NM80.pdf
pdf. 0 kb
  • 53 шт
    3-6 недель
  • Количество
    Цена
  • 1
    790 ₽
  • 10
    682 ₽
  • 50
    578 ₽
  • 100
    537 ₽
  • 500
    461 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    STMicroelectronics
  • Артикул:
    STP11NM80
  • Описание:
    MOSFET N-CH 800V 11A TO220ABВсе характеристики

Минимальная цена STP11NM80 при покупке от 1 шт 790.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить STP11NM80 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание STP11NM80

STP11NM80 STMicroelectronics MOSFET N-Ч 800В 11А TO220AB

  • Основные параметры:
    • Тип: MOSFET N-канальный
    • Номинальное напряжение: 800В
    • Номинальный ток: 11А
    • Пакет: TO220AB
  • Плюсы:
    • Высокая надежность
    • Малый размер
    • Эффективность работы при высоких температурах
    • Долгий срок службы
  • Минусы:
    • Высокая стоимость по сравнению с транзисторами других типов
    • Необходимость дополнительного охлаждения при больших нагрузках
  • Общее назначение:
    • Регулирование напряжения
    • Переключение электрических цепей
    • Управление потребителями электричества
  • В каких устройствах применяется:
    • Автомобильные системы управления
    • Системы питания
    • Инверторы
    • Мощные преобразователи напряжения
    • Электроприводы
Выбрано: Показать

Характеристики STP11NM80

  • Package
    Tube
  • Тип полевого транзистора
    N-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    800 V
  • Current - Continuous Drain (Id) @ 25°C
    11A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On)
    10V
  • Rds On (Max) @ Id, Vgs
    400mOhm @ 5.5A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs
    43.6 nC @ 10 V
  • Vgs (Max)
    ±30V
  • Input Capacitance (Ciss) (Max) @ Vds
    1630 pF @ 25 V
  • Рассеивание мощности (Макс)
    150W (Tc)
  • Рабочая температура
    -65°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Исполнение корпуса
    TO-220
  • Корпус
    TO-220-3
  • Base Product Number
    STP11

Техническая документация

 STP11NM80.pdf
pdf. 0 kb
