TIP31AG

TIP31AG

TIP31AG
;
TIP31AG

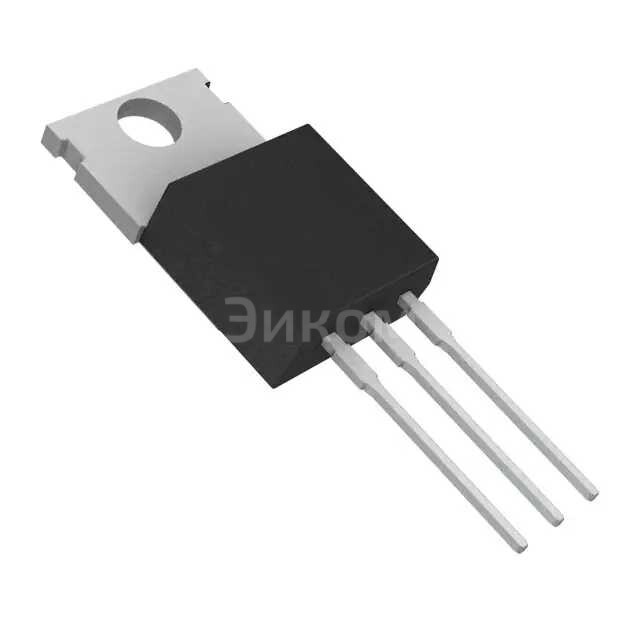

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TIP31AG при покупке от 1 шт 255.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TIP31AG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TIP31AG

TIP31AG — это транзистор NPN с напряжениемCollector-Emitter (VCEO) до 60В и током Collector (IC) до 3А, предназначен для использования в TO220 корпусе.

  • Основные параметры:
    • VCEO = 60В
    • IC = 3А
    • Ptot = 45В·А
    • βmin = 40
    • RCE(sat) ≤ 1.5В при IC = 1.5А
  • Плюсы:
    • Высокая мощность
    • Низкое напряжение сатурации
    • Прочная конструкция корпуса TO220
    • Устойчивость к перегреву
  • Минусы:
    • Требуется дополнительное охлаждение для достижения максимальной мощности
    • Меньше чувствителен к перегреву по сравнению с более маломощными транзисторами
  • Общее назначение:
    • Управление высокими токами в электронных устройствах
    • Увеличение силы сигнала
    • Регулирование напряжения
  • Применение в устройствах:
    • Автомобильные системы
    • Промышленное оборудование
    • Электротехнические приборы
    • Инверторы
    • Переключатели высоких токов
Выбрано: Показать

Характеристики TIP31AG

  • Тип транзистора
    NPN
  • Максимальный Ток Коллектора (Ic)
    3 A
  • Напряжение пробоя коллектор-эмиттер
    60 V
  • Напряжение насыщения (Макс) @ Ib, Ic
    1.2V @ 375mA, 3A
  • Обратный ток коллектора (Max)
    300µA
  • Усиление по току (DC) (hFE) (мин) @ Ic, Vce
    10 @ 3A, 4V
  • Рассеивание мощности
    2 W
  • Трансформация частоты
    3MHz
  • Рабочая температура
    -65°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-220-3
  • Исполнение корпуса
    TO-220
  • Base Product Number
    TIP31

Техническая документация

TIP31AG.pdf
pdf. 0 kb
  • 53 шт
    3-6 недель
  • Количество
    Цена
  • 1
    255 ₽
  • 10
    110 ₽
  • 500
    81 ₽
  • 5000
    67 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена TIP31AG при покупке от 1 шт 255.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TIP31AG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TIP31AG

TIP31AG — это транзистор NPN с напряжениемCollector-Emitter (VCEO) до 60В и током Collector (IC) до 3А, предназначен для использования в TO220 корпусе.

  • Основные параметры:
    • VCEO = 60В
    • IC = 3А
    • Ptot = 45В·А
    • βmin = 40
    • RCE(sat) ≤ 1.5В при IC = 1.5А
  • Плюсы:
    • Высокая мощность
    • Низкое напряжение сатурации
    • Прочная конструкция корпуса TO220
    • Устойчивость к перегреву
  • Минусы:
    • Требуется дополнительное охлаждение для достижения максимальной мощности
    • Меньше чувствителен к перегреву по сравнению с более маломощными транзисторами
  • Общее назначение:
    • Управление высокими токами в электронных устройствах
    • Увеличение силы сигнала
    • Регулирование напряжения
  • Применение в устройствах:
    • Автомобильные системы
    • Промышленное оборудование
    • Электротехнические приборы
    • Инверторы
    • Переключатели высоких токов
Выбрано: Показать

Характеристики TIP31AG

  • Тип транзистора
    NPN
  • Максимальный Ток Коллектора (Ic)
    3 A
  • Напряжение пробоя коллектор-эмиттер
    60 V
  • Напряжение насыщения (Макс) @ Ib, Ic
    1.2V @ 375mA, 3A
  • Обратный ток коллектора (Max)
    300µA
  • Усиление по току (DC) (hFE) (мин) @ Ic, Vce
    10 @ 3A, 4V
  • Рассеивание мощности
    2 W
  • Трансформация частоты
    3MHz
  • Рабочая температура
    -65°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-220-3
  • Исполнение корпуса
    TO-220
  • Base Product Number
    TIP31

Техническая документация

TIP31AG.pdf
pdf. 0 kb
