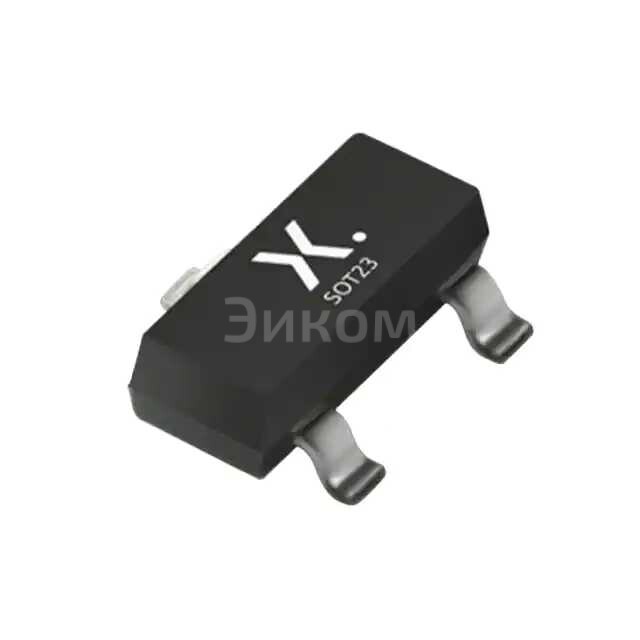

BAS70-06,215

Основные параметры:

• Напряжение обратного пробоя: 70В
• Тип диода: Шоттки
• Конфигурация: Двухэлементный диодный массив
• Корпус: SOT23
• Максимальный прямой ток: 0.215А (215мА) на диод
• Прямое падение напряжения: Обычно низкое, характерно для диодов Шоттки (точные значения зависят от тока)

Плюсы:

• Низкое прямое падение напряжения: Повышает эффективность схемы, особенно при низких напряжениях.
• Быстрое переключение: Диоды Шоттки переключаются быстрее, чем обычные диоды, что важно для высокочастотных приложений.
• Двухэлементный массив: Уменьшает количество компонентов и упрощает схему.
• Компактный размер: Корпус SOT23 позволяет использовать диод в ограниченном пространстве.

Минусы:

• Более высокий ток утечки: По сравнению с обычными диодами, диоды Шоттки имеют более высокий ток утечки в обратном направлении.
• Ограниченный обратный ток: Максимальный обратный ток может быть ниже, чем у некоторых других типов диодов.

Общее назначение:

Диод BAS70-06,215 предназначен для использования в качестве выпрямителя, защиты от обратной полярности, диода зажима, а также в качестве быстрого переключателя в различных электронных схемах.

Применение:

• Защита от обратной полярности питания.
• Выпрямители низкого напряжения.
• Схемы управления питанием.
• Логические схемы.
• Портативные устройства (телефоны, планшеты, ноутбуки).
• DC-DC преобразователи.
