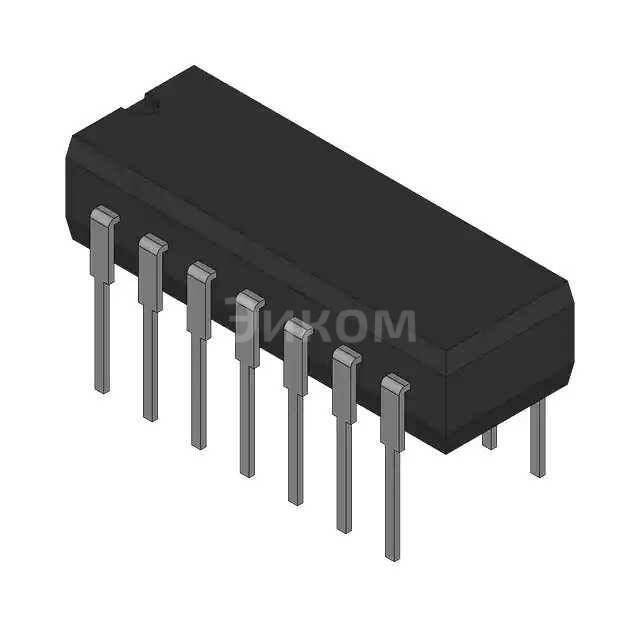

CA3046

CA3046 от Rochester Electronics, LLC - это интегральная микросхема, содержащая пять биполярных транзисторов NPN типа, объединенных в одну структуру. Два транзистора связаны по схеме дифференциального усилителя, а остальные три могут использоваться как отдельные транзисторы или в различных конфигурациях.

• Основные параметры:
• Тип транзисторов: NPN, биполярные.
• Количество транзисторов: 5.
• Корпус: DIP-14 (Dual In-line Package).
• Напряжение коллектор-эмиттер (VCEO): до 15 В.
• Ток коллектора (IC): до 50 мА.
• Коэффициент усиления по току (hFE): типично 100-300.
• Рабочая температура: -55°C до +125°C.
• Частотные характеристики: достаточно высокие для аудио и низкочастотных радиоприложений.
• Плюсы:
• Высокая степень согласования параметров транзисторов, находящихся на одном кристалле, что крайне важно для дифференциальных усилителей и токовых зеркал.
• Компактность: пять транзисторов в одном корпусе экономят место на печатной плате.
• Экономичность: зачастую дешевле, чем пять отдельных транзисторов с аналогичными характеристиками.
• Широкий диапазон рабочих температур.
• Надежность: интегральная структура снижает вероятность отказов по сравнению с дискретными сборками.
• Минусы:
• Ограниченная мощность: не предназначен для сильноточных или высоковольтных приложений.
• Фиксированная конфигурация: не всегда подходит для схем, требующих нестандартного расположения транзисторов.
• Постепенное устаревание: хотя и производится как замена для устаревших компонентов, новые разработки часто используют другие интегральные решения.
• Общее назначение:
• CA3046 разработан как универсальный транзисторный массив для широкого круга аналоговых схем, где требуется согласование параметров транзисторов или компактность.
• Применение:
• Дифференциальные усилители.
• Токовые зеркала.
• Активные фильтры.
• Низкочастотные усилители.
• Схемы формирования импульсов.
• Источники тока.
• Драйверы.
• Маломощные коммутаторы.
• В устройствах, где требуется согласованная работа нескольких транзисторов, например, в винтажной аудиоаппаратуре, измерительном оборудовании, радиоприемниках и передатчиках.
