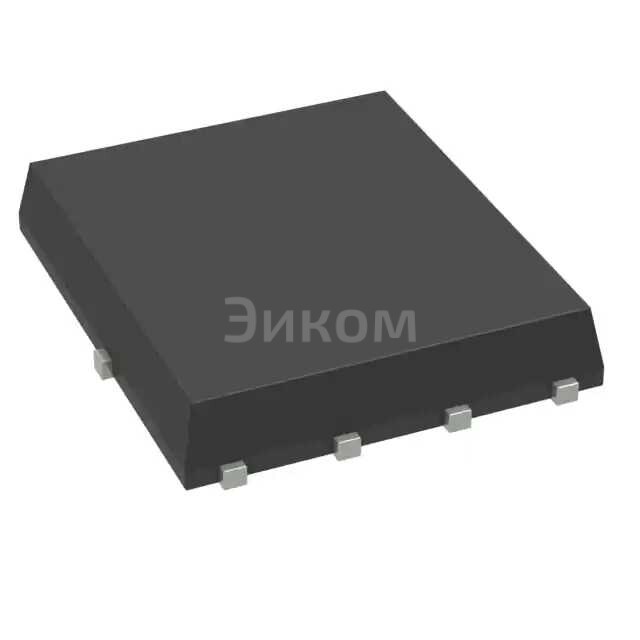

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Производитель:
onsemi / Fairchild
Артикул:
FDMS0312AS
Описание:
MOSFET N-CH 30V 18A/22A 8PQFNВсе характеристики

Минимальная цена FDMS0312AS при покупке от 1 шт 123.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FDMS0312AS с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FDMS0312AS

FDMS0312AS – это N-канальный MOSFET от onsemi (ранее Fairchild Semiconductor) с параметрами 30V (напряжение сток-исток) и 18A/22A (ток стока, непрерывный/импульсный соответственно). Корпус – 8-выводной PQFN (Plastic Quad Flat No-leads).

Основные параметры:

Напряжение сток-исток (Vds): 30V
Ток стока (Id): 18A (непрерывный), 22A (импульсный)
Сопротивление открытого канала (Rds(on)): 12 mΩ (при Vgs = 10V, Id = 18A)
Напряжение открывающего затвора (Vgs(th)): 1.0V
Мощность рассеяния (Pd): 48W

Плюсы:

Низкое сопротивление открытого канала (Rds(on)) обеспечивает высокую эффективность и низкие потери мощности.
PQFN корпус обеспечивает хорошее теплоотведение и компактный размер.
Подходит для работы при низком напряжении затвора.

Минусы:

PQFN корпус требует специальных навыков пайки.
Относительно ограниченное напряжение (30V) по сравнению с некоторыми другими MOSFET.

Общее назначение:

Импульсные источники питания
Схемы управления двигателями
DC-DC преобразователи
Защита от перегрузки по току
Быстрые переключатели

Применяется в устройствах:

Беспроводные зарядные устройства
Портативные устройства (смартфоны, планшеты)
Автомобильная электроника (например, управление вентиляторами)
Промышленные контроллеры
