MBRB30H45CTHE3_B/I

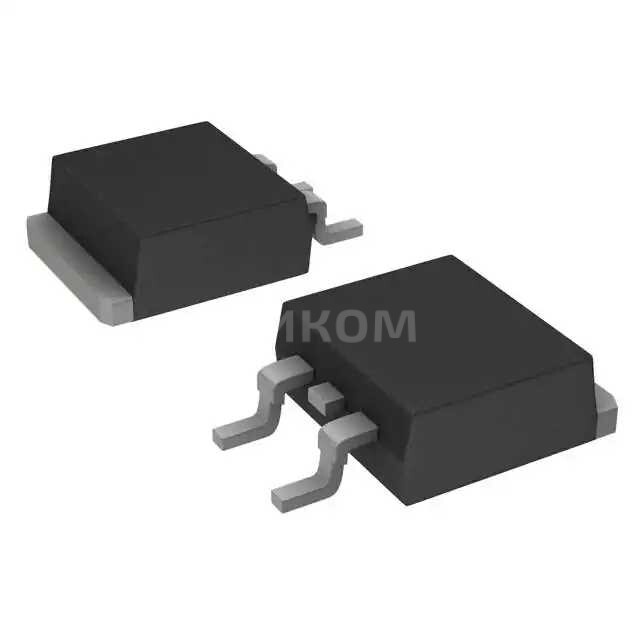

MBRB30H45CTHE3_B/I - это диодная сборка Шоттки от Vishay General Semiconductor в корпусе TO263AB.

• Основные параметры:
• Тип диода: Диод Шоттки (Schottky Diode)
• Максимальное обратное напряжение (VRRM): 45 В
• Максимальный прямой ток (IF(AV)): 30 А (общий, для двух диодов)
• Конфигурация: Общий катод (Common Cathode)
• Прямое падение напряжения (VF): Низкое, типично 0.55 В при 15 А
• Максимальный обратный ток (IR): Низкий
• Рабочая температура перехода (TJ): до 175 °C
• Корпус: TO263AB (D2PAK)
• Маркировка "HE3": Указывает на соответствие требованиям RoHS и отсутствие галогенов.
• Маркировка "_B/I": Может указывать на конкретную партию, упаковку или дополнительные характеристики, специфичные для производителя.
• Плюсы:
• Низкое прямое падение напряжения: Обеспечивает высокую эффективность и меньшие потери мощности по сравнению с обычными диодами.
• Быстрое переключение: Идеально подходит для высокочастотных приложений.
• Высокая плотность тока: Способен пропускать значительные токи при компактных размерах.
• Высокая рабочая температура: Позволяет использовать в условиях повышенной температуры.
• Корпус TO263AB: Обеспечивает хорошее рассеивание тепла и удобство монтажа на поверхность.
• Минусы:
• Ограниченное обратное напряжение: 45 В может быть недостаточно для некоторых высоковольтных применений.
• Больший обратный ток утечки по сравнению с обычными диодами: Может быть критично в некоторых прецизионных схемах.
• Чувствительность к перенапряжениям: Требует хорошей защиты от выбросов напряжения.
• Общее назначение:
• Выпрямление переменного тока.
• Защита от обратной полярности.
• Использование в импульсных источниках питания (SMPS) и DC-DC преобразователях.
• Схемы свободного хода (Free-wheeling diodes).
• Защита от перенапряжения.
• В каких устройствах применяется:
• Импульсные источники питания (блоки питания компьютеров, зарядные устройства, LED-драйверы).
• DC-DC преобразователи (повышающие, понижающие).
• Солнечные инверторы.
• Автомобильная электроника.
• Промышленное оборудование.
• Телекоммуникационное оборудование.
