Каталог
Дискретные полупроводники
Одиночные биполярные транзисторы
MJD117T4G
  • В избранное
  • В сравнение
MJD117T4G

MJD117T4G

MJD117T4G
;
MJD117T4G

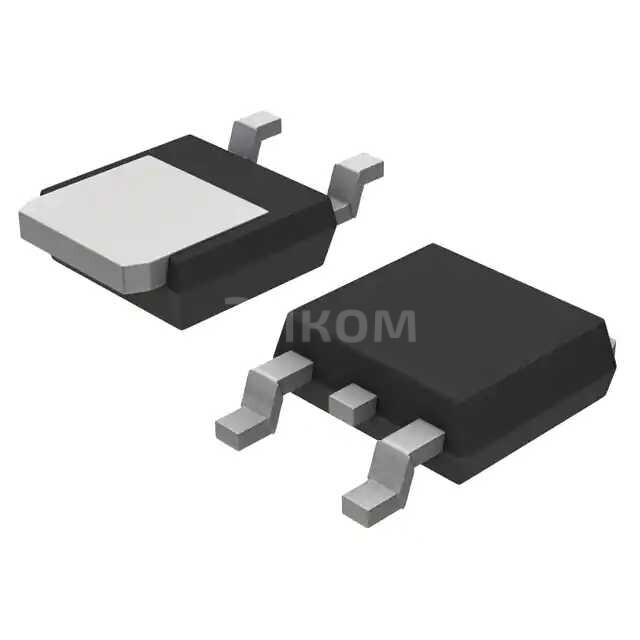

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi
  • Артикул:
    MJD117T4G
  • Описание:
    TRANS PNP DARL 100V 2A DPAKВсе характеристики

Минимальная цена MJD117T4G при покупке от 1 шт 248.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить MJD117T4G с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание MJD117T4G

MJD117T4G onsemi TRANS PNP DARL 100V 2A DPAK — это полупроводниковый транзистор.

  • Основные параметры:
    • Максимальное напряжение (VCEO) — 100В
    • Максимальный ток (IC) — 2А
    • Тип — PNP
    • Оболочка — DPAK
    • Тип устройства — Дарlington
  • Плюсы:
    • Высокая мощность
    • Увеличенная пропускная способность
    • Устойчивость к ошибкам
    • Низкий коэффициент усиления
  • Минусы:
    • Высокий уровень шума из-за использования Дарlington структуры
    • Высокое энергетическое затухание
    • Затрудненное использование при низких напряжениях
  • Общее назначение:
    • Управление нагрузками высокого напряжения и тока
    • Импульсные преобразователи
    • Реверсивные конвертеры
    • Контроль скорости электродвигателей
  • Применяется в:
    • Автомобильных системах
    • Электротехнической аппаратуре
    • Импульсных источниках питания
    • Драйверах для электродвигателей
Выбрано: Показать

Характеристики MJD117T4G

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип транзистора
    PNP - Darlington
  • Максимальный Ток Коллектора (Ic)
    2 A
  • Напряжение пробоя коллектор-эмиттер
    100 V
  • Напряжение насыщения (Макс) @ Ib, Ic
    3V @ 40mA, 4A
  • Обратный ток коллектора (Max)
    20µA
  • Усиление по току (DC) (hFE) (мин) @ Ic, Vce
    1000 @ 2A, 3V
  • Рассеивание мощности
    1.75 W
  • Трансформация частоты
    25MHz
  • Рабочая температура
    -65°C ~ 150°C (TJ)
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-252-3, DPak (2 Leads + Tab), SC-63
  • Исполнение корпуса
    DPAK
  • Base Product Number
    MJD117

Техническая документация

 MJD117T4G.pdf
pdf. 0 kb
  • 6446 шт
    3-6 недель
  • Количество
    Цена
  • 1
    248 ₽
  • 10
    156 ₽
  • 500
    80 ₽
  • 2500
    64 ₽
  • 7500
    57 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    onsemi
  • Артикул:
    MJD117T4G
  • Описание:
    TRANS PNP DARL 100V 2A DPAKВсе характеристики

Минимальная цена MJD117T4G при покупке от 1 шт 248.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить MJD117T4G с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание MJD117T4G

MJD117T4G onsemi TRANS PNP DARL 100V 2A DPAK — это полупроводниковый транзистор.

  • Основные параметры:
    • Максимальное напряжение (VCEO) — 100В
    • Максимальный ток (IC) — 2А
    • Тип — PNP
    • Оболочка — DPAK
    • Тип устройства — Дарlington
  • Плюсы:
    • Высокая мощность
    • Увеличенная пропускная способность
    • Устойчивость к ошибкам
    • Низкий коэффициент усиления
  • Минусы:
    • Высокий уровень шума из-за использования Дарlington структуры
    • Высокое энергетическое затухание
    • Затрудненное использование при низких напряжениях
  • Общее назначение:
    • Управление нагрузками высокого напряжения и тока
    • Импульсные преобразователи
    • Реверсивные конвертеры
    • Контроль скорости электродвигателей
  • Применяется в:
    • Автомобильных системах
    • Электротехнической аппаратуре
    • Импульсных источниках питания
    • Драйверах для электродвигателей
Выбрано: Показать

Характеристики MJD117T4G

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип транзистора
    PNP - Darlington
  • Максимальный Ток Коллектора (Ic)
    2 A
  • Напряжение пробоя коллектор-эмиттер
    100 V
  • Напряжение насыщения (Макс) @ Ib, Ic
    3V @ 40mA, 4A
  • Обратный ток коллектора (Max)
    20µA
  • Усиление по току (DC) (hFE) (мин) @ Ic, Vce
    1000 @ 2A, 3V
  • Рассеивание мощности
    1.75 W
  • Трансформация частоты
    25MHz
  • Рабочая температура
    -65°C ~ 150°C (TJ)
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-252-3, DPak (2 Leads + Tab), SC-63
  • Исполнение корпуса
    DPAK
  • Base Product Number
    MJD117

Техническая документация

 MJD117T4G.pdf
pdf. 0 kb
