Каталог
Дискретные полупроводники
Транзисторы - FETs, MOSFETs - одиночные
NTH4L022N120M3S
  • В избранное
  • В сравнение
NTH4L022N120M3S

NTH4L022N120M3S

NTH4L022N120M3S
;
NTH4L022N120M3S

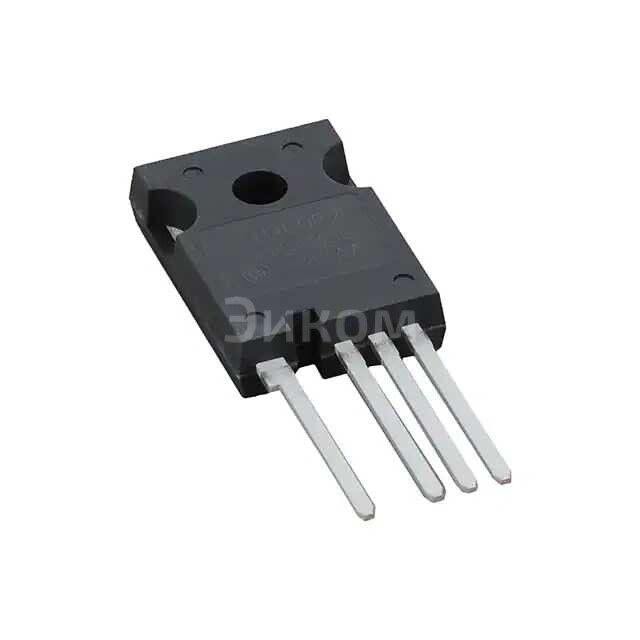

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi
  • Артикул:
    NTH4L022N120M3S
  • Описание:
    SIC MOS TO247-4L 22MOHM 1200VВсе характеристики

Минимальная цена NTH4L022N120M3S при покупке от 1 шт 2899.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NTH4L022N120M3S с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NTH4L022N120M3S

Разрешенные ТОЛЬКО теги:

,

    ,
  • , .

    • Основные параметры:
      • Маркировка: NTH4L022N120M3S
      • Производитель: ON Semiconductor
      • Тип: SIC MOSFET
      • Объемная единица: TO247-4L
      • Сопротивление при открытом канале (Rds(on)): 22 МОм
      • Номинальное напряжение (Vds): 1200 В
    • Плюсы:
      • Высокое напряжение
      • Низкое сопротивление при открытом канале
      • Устойчивость к перегреву
      • Высокая скорость переключения
      • Малый размер
    • Минусы:
      • Высокая стоимость по сравнению с традиционными MOSFET
      • Необходимость использования специализированного оборудования для монтажа
    • Общее назначение:
      • Использование в силовых электрониках
      • Применение в инверторах
      • Работа в системах управления двигателем
      • Использование в солнечных панелях и других источниках возобновляемой энергии
    • В каких устройствах применяется:
      • Автомобильные системы управления двигателем
      • Инверторы для солнечных панелей
      • Системы хранения энергии
      • Промышленные преобразователи
Выбрано: Показать

Характеристики NTH4L022N120M3S

  • Технология
    SiCFET (Silicon Carbide)
  • Напряжение сток-исток ( (Vdss)
    1200 V
  • Current - Continuous Drain (Id) @ 25°C
    68A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On)
    18V
  • Rds On (Max) @ Id, Vgs
    30mOhm @ 40A, 18V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    4.4V @ 20mA
  • Gate Charge (Qg) (Max) @ Vgs
    151 nC @ 18 V
  • Vgs (Max)
    +22V, -10V
  • Input Capacitance (Ciss) (Max) @ Vds
    3175 pF @ 800 V
  • Рассеивание мощности (Макс)
    352W (Tc)
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Исполнение корпуса
    TO-247-4L
  • Корпус
    TO-247-4

Техническая документация

 NTH4L022N120M3S.pdf
pdf. 0 kb
