Каталог
Дискретные полупроводники
Одиночные полевые транзисторы (FET, MOSFET)
NVTFS6H860NLWFTAG
  • В избранное
  • В сравнение

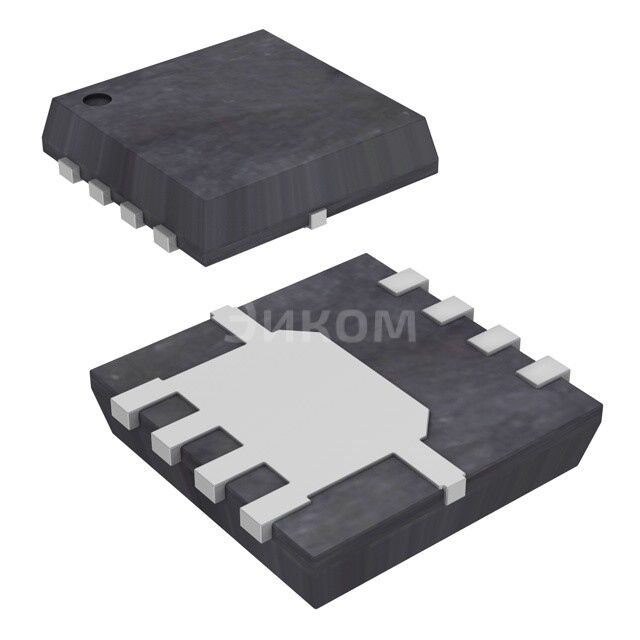

NVTFS6H860NLWFTAG

NVTFS6H860NLWFTAG

NVTFS6H860NLWFTAG
;
NVTFS6H860NLWFTAG

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi
  • Артикул:
    NVTFS6H860NLWFTAG
  • Описание:
    MOSFET N-CH 80V 8.1A/30A 8WDFNВсе характеристики

Минимальная цена NVTFS6H860NLWFTAG при покупке от 1 шт 281.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NVTFS6H860NLWFTAG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NVTFS6H860NLWFTAG

Маркировка NVTFS6H860NLWFTAG

  • Производитель: ON Semiconductor
  • Тип устройства: MOSFET N-канальный
  • Номинальное напряжение: 80В
  • Номинальный ток: 8.1А в режиме тока прямого прохождения (ID) и 30А в режиме тока прямого прохождения (ID) при Tj = 25°C
  • Потребляемая мощность: 8Вт
  • Форм-фактор: 8WDFN

Основные параметры:

  • Эффективность: высокая благодаря низкому сопротивлению при срабатывании (Ron)
  • Термическая стабильность: способность выдерживать высокие температуры без потери характеристик
  • Контроль тока: точное управление током благодаря структуре MOSFET

Плюсы:

  • Высокая скорость переключения
  • Низкое энергопотребление
  • Стабильная работа при различных температурах
  • Устойчивость к электрическим шумам

Минусы:

  • Высокая стоимость по сравнению с другими типами транзисторов
  • Требует дополнительного охлаждения при высоких нагрузках

Общее назначение:

  • Использование в системах управления мощностью
  • Применение в источниках питания
  • Работа в схемах преобразования напряжения
  • Интеграция в модули управления двигателем

В каких устройствах применяется:

  • Автомобильные системы управления двигателем
  • Источники питания для ноутбуков и других портативных устройств
  • Системы управления электродвигателями
  • Преобразователи напряжения для бытовой техники
Выбрано: Показать

Характеристики NVTFS6H860NLWFTAG

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип полевого транзистора
    N-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    80 V
  • Current - Continuous Drain (Id) @ 25°C
    8.1A (Ta), 30A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On)
    4.5V, 10V
  • Rds On (Max) @ Id, Vgs
    20mOhm @ 5A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    2V @ 30µA
  • Gate Charge (Qg) (Max) @ Vgs
    12 nC @ 10 V
  • Vgs (Max)
    ±20V
  • Input Capacitance (Ciss) (Max) @ Vds
    610 pF @ 40 V
  • Рассеивание мощности (Макс)
    3.1W (Ta), 42W (Tc)
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    8-WDFN (3.3x3.3)
  • Корпус
    8-PowerWDFN
  • Base Product Number
    NVTFS6

Техническая документация

 NVTFS6H860NLWFTAG.pdf
pdf. 0 kb
  • 1666 шт
    3-6 недель
  • Количество
    Цена
  • 1
    281 ₽
  • 10
    185 ₽
  • 500
    105 ₽
  • 3000
    79 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    onsemi
  • Артикул:
    NVTFS6H860NLWFTAG
  • Описание:
    MOSFET N-CH 80V 8.1A/30A 8WDFNВсе характеристики

Минимальная цена NVTFS6H860NLWFTAG при покупке от 1 шт 281.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NVTFS6H860NLWFTAG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NVTFS6H860NLWFTAG

Маркировка NVTFS6H860NLWFTAG

  • Производитель: ON Semiconductor
  • Тип устройства: MOSFET N-канальный
  • Номинальное напряжение: 80В
  • Номинальный ток: 8.1А в режиме тока прямого прохождения (ID) и 30А в режиме тока прямого прохождения (ID) при Tj = 25°C
  • Потребляемая мощность: 8Вт
  • Форм-фактор: 8WDFN

Основные параметры:

  • Эффективность: высокая благодаря низкому сопротивлению при срабатывании (Ron)
  • Термическая стабильность: способность выдерживать высокие температуры без потери характеристик
  • Контроль тока: точное управление током благодаря структуре MOSFET

Плюсы:

  • Высокая скорость переключения
  • Низкое энергопотребление
  • Стабильная работа при различных температурах
  • Устойчивость к электрическим шумам

Минусы:

  • Высокая стоимость по сравнению с другими типами транзисторов
  • Требует дополнительного охлаждения при высоких нагрузках

Общее назначение:

  • Использование в системах управления мощностью
  • Применение в источниках питания
  • Работа в схемах преобразования напряжения
  • Интеграция в модули управления двигателем

В каких устройствах применяется:

  • Автомобильные системы управления двигателем
  • Источники питания для ноутбуков и других портативных устройств
  • Системы управления электродвигателями
  • Преобразователи напряжения для бытовой техники
Выбрано: Показать

Характеристики NVTFS6H860NLWFTAG

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип полевого транзистора
    N-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    80 V
  • Current - Continuous Drain (Id) @ 25°C
    8.1A (Ta), 30A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On)
    4.5V, 10V
  • Rds On (Max) @ Id, Vgs
    20mOhm @ 5A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    2V @ 30µA
  • Gate Charge (Qg) (Max) @ Vgs
    12 nC @ 10 V
  • Vgs (Max)
    ±20V
  • Input Capacitance (Ciss) (Max) @ Vds
    610 pF @ 40 V
  • Рассеивание мощности (Макс)
    3.1W (Ta), 42W (Tc)
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    8-WDFN (3.3x3.3)
  • Корпус
    8-PowerWDFN
  • Base Product Number
    NVTFS6

Техническая документация

 NVTFS6H860NLWFTAG.pdf
pdf. 0 kb
