SDM2U20CSP-7
  • В избранное
  • В сравнение
SDM2U20CSP-7

SDM2U20CSP-7

SDM2U20CSP-7
;
SDM2U20CSP-7

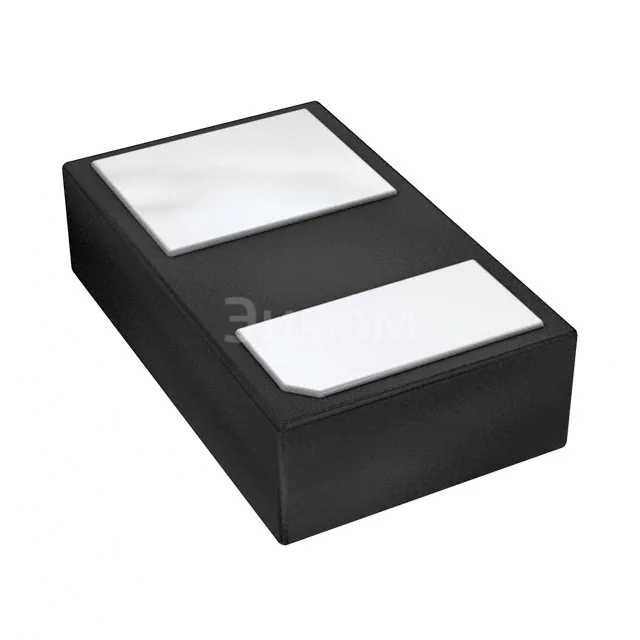

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Diodes Incorporated
  • Артикул:
    SDM2U20CSP-7
  • Описание:
    DIODE SCHOTTKY 20V 2A WLB1608Все характеристики

Минимальная цена SDM2U20CSP-7 при покупке от 1 шт 105.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SDM2U20CSP-7 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SDM2U20CSP-7

SDM2U20CSP-7 Diodes Incorporated DIODE SCHOTTKY 20В 2А WLB1608

  • Основные параметры:
    • Тип диода: Schottky
    • Номинальное напряжение: 20В
    • Номинальный ток: 2А
    • Форм-фактор: WLB1608
  • Плюсы:
    • Низкий вольт-пад (меньше, чем у кремниевых диодов)
    • Быстрое переключение
    • Малая тепловая проводность
    • Компактный размер
  • Минусы:
    • Низкий ток при высоких температурах
    • Высокие потери при больших токах
  • Общее назначение:
    • Защита от обратного тока
    • Уменьшение искажений в схемах с высокой частотой
    • Изоляция источников питания
  • В каких устройствах применяется:
    • Системы питания
    • Промышленное оборудование
    • Автомобильные системы
    • Мобильные устройства
    • Электронные устройства высокой частоты
Выбрано: Показать

Характеристики SDM2U20CSP-7

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип диода
    Schottky
  • Максимальное обратное напряжение (Vr)
    20 V
  • Cреднее значение выпрямленного тока (Io)
    2A
  • Прямое напряжение (Vf) (Макс) @ If
    470 mV @ 2 A
  • Скорость
    Fast Recovery =< 500ns, > 200mA (Io)
  • Ток утечки при Обратном напряжении (Vr)
    150 µA @ 20 V
  • Емкость @ Vr, F
    115pF @ 4V, 1MHz
  • Вид монтажа
    Surface Mount
  • Корпус
    2-XDFN
  • Исполнение корпуса
    X3-WLB1608-2
  • Рабочая температура pn-прехода
    -55°C ~ 150°C
  • Base Product Number
    SDM2U20

Техническая документация

 SDM2U20CSP-7.pdf
pdf. 0 kb
  • 9495 шт
    3-6 недель
  • Количество
    Цена
  • 1
    105 ₽
  • 100
    41.5 ₽
  • 1000
    25 ₽
  • 5000
    20.4 ₽
  • 25000
    18.7 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Diodes Incorporated
  • Артикул:
    SDM2U20CSP-7
  • Описание:
    DIODE SCHOTTKY 20V 2A WLB1608Все характеристики

Минимальная цена SDM2U20CSP-7 при покупке от 1 шт 105.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SDM2U20CSP-7 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SDM2U20CSP-7

SDM2U20CSP-7 Diodes Incorporated DIODE SCHOTTKY 20В 2А WLB1608

  • Основные параметры:
    • Тип диода: Schottky
    • Номинальное напряжение: 20В
    • Номинальный ток: 2А
    • Форм-фактор: WLB1608
  • Плюсы:
    • Низкий вольт-пад (меньше, чем у кремниевых диодов)
    • Быстрое переключение
    • Малая тепловая проводность
    • Компактный размер
  • Минусы:
    • Низкий ток при высоких температурах
    • Высокие потери при больших токах
  • Общее назначение:
    • Защита от обратного тока
    • Уменьшение искажений в схемах с высокой частотой
    • Изоляция источников питания
  • В каких устройствах применяется:
    • Системы питания
    • Промышленное оборудование
    • Автомобильные системы
    • Мобильные устройства
    • Электронные устройства высокой частоты
Выбрано: Показать

Характеристики SDM2U20CSP-7

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип диода
    Schottky
  • Максимальное обратное напряжение (Vr)
    20 V
  • Cреднее значение выпрямленного тока (Io)
    2A
  • Прямое напряжение (Vf) (Макс) @ If
    470 mV @ 2 A
  • Скорость
    Fast Recovery =< 500ns, > 200mA (Io)
  • Ток утечки при Обратном напряжении (Vr)
    150 µA @ 20 V
  • Емкость @ Vr, F
    115pF @ 4V, 1MHz
  • Вид монтажа
    Surface Mount
  • Корпус
    2-XDFN
  • Исполнение корпуса
    X3-WLB1608-2
  • Рабочая температура pn-прехода
    -55°C ~ 150°C
  • Base Product Number
    SDM2U20

Техническая документация

 SDM2U20CSP-7.pdf
pdf. 0 kb
