Каталог
Дискретные полупроводники
Одиночные полевые транзисторы (FET, MOSFET)

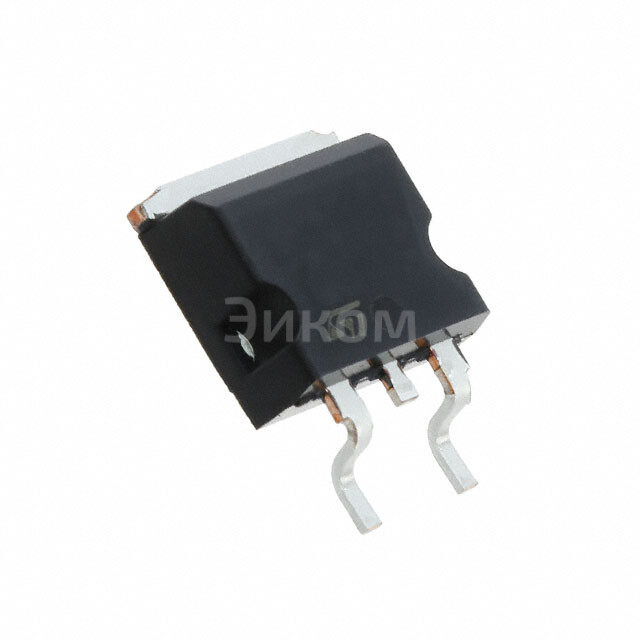

STB5N80K5
  • В избранное
  • В сравнение
STB5N80K5

STB5N80K5

STB5N80K5
;
STB5N80K5

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    STMicroelectronics
  • Артикул:
    STB5N80K5
  • Описание:
    MOSFET N-CH 800V 4A D2PAKВсе характеристики

Минимальная цена STB5N80K5 при покупке от 1 шт 499.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить STB5N80K5 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание STB5N80K5

STB5N80K5 STMicroelectronics MOSFET N-CH 800V 4A D2PAK

  • Основные параметры:
    • Номинальное напряжение блокировки: 800В
    • Номинальная токовая способность: 4А
    • Тип: MOSFET N-канальный
    • Пакет: D2PAK
  • Плюсы:
    • Высокая надежность и долговечность
    • Эффективность работы при больших напряжениях
    • Малый размер и легкость установки
    • Устойчивость к перегреву
  • Минусы:
    • Стоимость может быть выше по сравнению с другими типами транзисторов
    • Необходимо соблюдать правила проектирования для предотвращения повреждений от электрических шоков
  • Общее назначение:
    • Использование в силовых преобразователях и инверторах
    • Регулирование напряжения в электронных устройствах
    • Переключение высоких напряжений и токов в различных приборах
  • Применение в устройствах:
    • Автомобильные системы питания и управления
    • Системы управления двигателем
    • Промышленные преобразователи
    • Энергосберегающие устройства



Выбрано: Показать

Характеристики STB5N80K5

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип полевого транзистора
    N-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    800 V
  • Current - Continuous Drain (Id) @ 25°C
    4A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On)
    10V
  • Rds On (Max) @ Id, Vgs
    1.75Ohm @ 2A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    5V @ 100µA
  • Gate Charge (Qg) (Max) @ Vgs
    5 nC @ 10 V
  • Vgs (Max)
    ±30V
  • Input Capacitance (Ciss) (Max) @ Vds
    177 pF @ 100 V
  • Рассеивание мощности (Макс)
    60W (Tc)
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    D²PAK (TO-263)
  • Корпус
    TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Base Product Number
    STB5N80

Техническая документация

 STB5N80K5.pdf
pdf. 0 kb
  • 35 шт
    3-6 недель
  • Количество
    Цена
  • 1
    499 ₽
  • 10
    343 ₽
  • 100
    236 ₽
  • 500
    193 ₽
  • 1000
    171 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    STMicroelectronics
  • Артикул:
    STB5N80K5
  • Описание:
    MOSFET N-CH 800V 4A D2PAKВсе характеристики

Минимальная цена STB5N80K5 при покупке от 1 шт 499.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить STB5N80K5 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание STB5N80K5

STB5N80K5 STMicroelectronics MOSFET N-CH 800V 4A D2PAK

  • Основные параметры:
    • Номинальное напряжение блокировки: 800В
    • Номинальная токовая способность: 4А
    • Тип: MOSFET N-канальный
    • Пакет: D2PAK
  • Плюсы:
    • Высокая надежность и долговечность
    • Эффективность работы при больших напряжениях
    • Малый размер и легкость установки
    • Устойчивость к перегреву
  • Минусы:
    • Стоимость может быть выше по сравнению с другими типами транзисторов
    • Необходимо соблюдать правила проектирования для предотвращения повреждений от электрических шоков
  • Общее назначение:
    • Использование в силовых преобразователях и инверторах
    • Регулирование напряжения в электронных устройствах
    • Переключение высоких напряжений и токов в различных приборах
  • Применение в устройствах:
    • Автомобильные системы питания и управления
    • Системы управления двигателем
    • Промышленные преобразователи
    • Энергосберегающие устройства



Выбрано: Показать

Характеристики STB5N80K5

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип полевого транзистора
    N-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    800 V
  • Current - Continuous Drain (Id) @ 25°C
    4A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On)
    10V
  • Rds On (Max) @ Id, Vgs
    1.75Ohm @ 2A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    5V @ 100µA
  • Gate Charge (Qg) (Max) @ Vgs
    5 nC @ 10 V
  • Vgs (Max)
    ±30V
  • Input Capacitance (Ciss) (Max) @ Vds
    177 pF @ 100 V
  • Рассеивание мощности (Макс)
    60W (Tc)
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    D²PAK (TO-263)
  • Корпус
    TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Base Product Number
    STB5N80

Техническая документация

 STB5N80K5.pdf
pdf. 0 kb
