Каталог
Дискретные полупроводники
Одиночные IGBT (биполярные транзисторы с изолированным затвором)
STGB15H60DF
  • В избранное
  • В сравнение

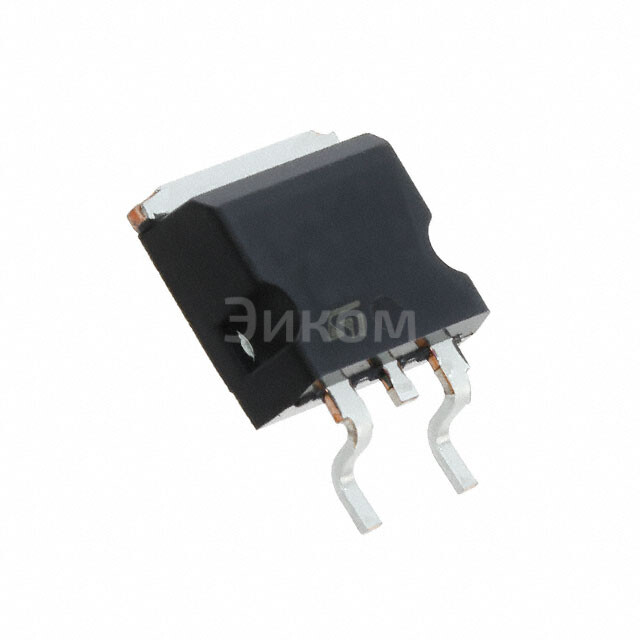

STGB15H60DF

STGB15H60DF

STGB15H60DF
;
STGB15H60DF

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    STMICROELECTRONICS
  • Артикул:
    STGB15H60DF
  • Описание:
    Транзистор: IGBT 600V 30A 115W D2PAKВсе характеристики

Минимальная цена STGB15H60DF при покупке от 1 шт 542.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить STGB15H60DF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание STGB15H60DF

Транзистор: IGBT 600V 30A 115W D2PAK

  • Основные параметры:
    • Номинальное напряжение (VCEO): 600 В
    • Номинальный ток (Imax): 30 А
    • Мощность (PON): 115 Вт
    • Форм-фактор: D2PAK
  • Плюсы:
    • Высокая эффективность работы
    • Низкий сопротивление в ON-режиме
    • Устойчивость к динамическим перегрузкам
    • Малый размер и легкость
  • Минусы:
    • Требуется дополнительное охлаждение при высокой нагрузке
    • Существует вероятность выгорания при неудачном выборе контура охлаждения
    • Необходима защита от обратного тока
  • Общее назначение:
    • Контроль мощности в инвертерах
    • Привод электродвигателей
    • Блоки питания для различных устройств
    • Автомобильные системы управления двигателем
    • Стационарные источники бесперебойного питания
  • В каких устройствах применяется:
    • Автомобили и электромобили
    • Инверторы для солнечных батарей
    • Промышленное оборудование
    • Электронные устройства потребления энергии
    • Блоки питания для бытовых приборов
Выбрано: Показать

Характеристики STGB15H60DF

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип IGBT
    Trench Field Stop
  • Напряжение пробоя коллектор-эмиттер
    600 V
  • Максимальный Ток Коллектора (Ic)
    30 A
  • Коллекторный ток (Icm)
    60 A
  • Vce(on) (Макс) @ Vge, Ic
    2V @ 15V, 15A
  • Рассеивание мощности
    115 W
  • Энергия переключения
    136µJ (on), 207µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    81 nC
  • Td (on/off) @ 25°C
    24.5ns/118ns
  • Условие испытаний
    400V, 15A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    103 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Исполнение корпуса
    D²PAK (TO-263)
  • Base Product Number
    STGB15

Техническая документация

 STGB15H60DF.pdf
pdf. 0 kb
  • 353 шт
    3-6 недель
  • Количество
    Цена
  • 1
    542 ₽
  • 10
    386 ₽
  • 100
    278 ₽
  • 500
    258 ₽
  • 1000
    253 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    STMICROELECTRONICS
  • Артикул:
    STGB15H60DF
  • Описание:
    Транзистор: IGBT 600V 30A 115W D2PAKВсе характеристики

Минимальная цена STGB15H60DF при покупке от 1 шт 542.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить STGB15H60DF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание STGB15H60DF

Транзистор: IGBT 600V 30A 115W D2PAK

  • Основные параметры:
    • Номинальное напряжение (VCEO): 600 В
    • Номинальный ток (Imax): 30 А
    • Мощность (PON): 115 Вт
    • Форм-фактор: D2PAK
  • Плюсы:
    • Высокая эффективность работы
    • Низкий сопротивление в ON-режиме
    • Устойчивость к динамическим перегрузкам
    • Малый размер и легкость
  • Минусы:
    • Требуется дополнительное охлаждение при высокой нагрузке
    • Существует вероятность выгорания при неудачном выборе контура охлаждения
    • Необходима защита от обратного тока
  • Общее назначение:
    • Контроль мощности в инвертерах
    • Привод электродвигателей
    • Блоки питания для различных устройств
    • Автомобильные системы управления двигателем
    • Стационарные источники бесперебойного питания
  • В каких устройствах применяется:
    • Автомобили и электромобили
    • Инверторы для солнечных батарей
    • Промышленное оборудование
    • Электронные устройства потребления энергии
    • Блоки питания для бытовых приборов
Выбрано: Показать

Характеристики STGB15H60DF

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип IGBT
    Trench Field Stop
  • Напряжение пробоя коллектор-эмиттер
    600 V
  • Максимальный Ток Коллектора (Ic)
    30 A
  • Коллекторный ток (Icm)
    60 A
  • Vce(on) (Макс) @ Vge, Ic
    2V @ 15V, 15A
  • Рассеивание мощности
    115 W
  • Энергия переключения
    136µJ (on), 207µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    81 nC
  • Td (on/off) @ 25°C
    24.5ns/118ns
  • Условие испытаний
    400V, 15A, 10Ohm, 15V
  • Время восстановления запорного слоя (trr)
    103 ns
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Исполнение корпуса
    D²PAK (TO-263)
  • Base Product Number
    STGB15

Техническая документация

 STGB15H60DF.pdf
pdf. 0 kb
