Каталог
Дискретные полупроводники
Одиночные IGBT транзисторы
STGWA40H65FB
  • В избранное
  • В сравнение
STGWA40H65FB

STGWA40H65FB

STGWA40H65FB
;
STGWA40H65FB

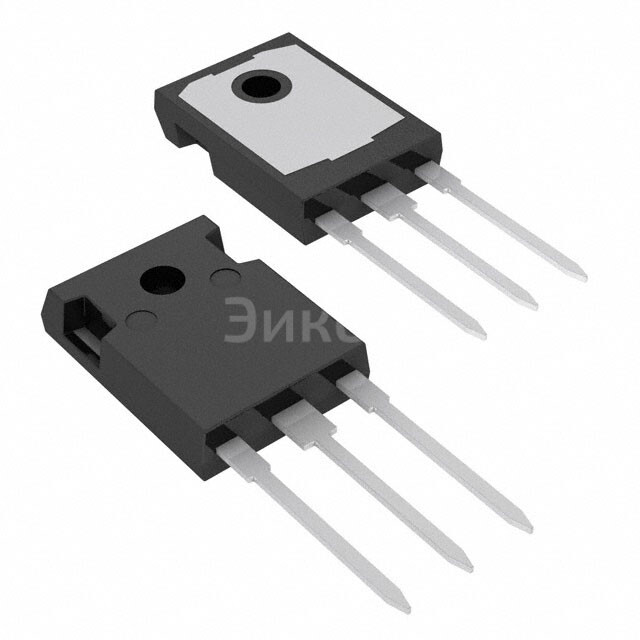

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    STMicroelectronics
  • Артикул:
    STGWA40H65FB
  • Описание:
    Транзистор: IGBTВсе характеристики

Минимальная цена STGWA40H65FB при покупке от 1 шт 974.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить STGWA40H65FB с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание STGWA40H65FB

Разрешенные ТОЛЬКО теги:

,

    ,
  • , .

    • Основные параметры:
      • Марка: STGWA40H65FB
      • Производитель: STMicroelectronics
      • Тип: IGBT (Insulated Gate Bipolar Transistor)
    • Плюсы:
      • Высокий КПД
      • Малый размер и вес
      • Высокая надежность
      • Устойчивость к перегрузкам
      • Простота управления
    • Минусы:
      • Высокие потери при работе в режиме тяжелых нагрузок
      • Необходимость использования радиаторов для охлаждения
    • Общее назначение:
      • Контроль тока в электрических цепях
      • Переключение высоких напряжений и токов
      • Эффективное управление мощными электронными устройствами
    • В каких устройствах применяется:
      • Автомобильная техника
      • Инверторы
      • Системы управления двигателем
      • Электроплиты и нагреватели
      • Электронные устройства с высоким потреблением энергии
Выбрано: Показать

Характеристики STGWA40H65FB

  • Package
    Tube
  • Тип IGBT
    Trench Field Stop
  • Напряжение пробоя коллектор-эмиттер
    650 V
  • Максимальный Ток Коллектора (Ic)
    80 A
  • Коллекторный ток (Icm)
    160 A
  • Vce(on) (Макс) @ Vge, Ic
    2V @ 15V, 40A
  • Рассеивание мощности
    283 W
  • Энергия переключения
    498µJ (on), 363µJ (off)
  • Тип входа
    Standard
  • Заряд затвора
    210 nC
  • Td (on/off) @ 25°C
    40ns/142ns
  • Условие испытаний
    400V, 40A, 5Ohm, 15V
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TO-247-3
  • Исполнение корпуса
    TO-247 Long Leads
  • Base Product Number
    STGWA40

Техническая документация

 STGWA40H65FB.pdf
pdf. 0 kb
  • 2 шт
    3-6 недель
  • Количество
    Цена
  • 1
    974 ₽
  • 30
    546 ₽
  • 120
    451 ₽
  • 510
    382 ₽
  • 1020
    359 ₽
