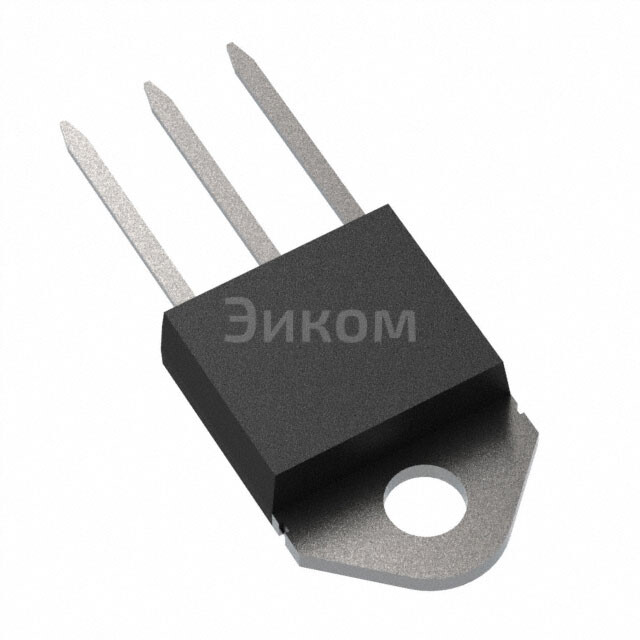

TN6050-12PI

TN6050-12PI

TN6050-12PI
;
TN6050-12PI

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TN6050-12PI при покупке от 1 шт 982.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TN6050-12PI с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TN6050-12PI

TN6050-12PI STMicroelectronics SCR 1.2KV 60A TOP3 — это триодный каскадный резистивный транзистор (TRT) для управления высоковольтными нагрузками.

  • Основные параметры:
    • Номинальное напряжение: 1.2 кВ
    • Номинальный ток: 60 А
    • Тип: TOP3 (триодный каскадный резистивный транзистор)
  • Плюсы:
    • Высокая надежность и долгий срок службы
    • Устойчивость к перегрузкам и коротким замыканиям
    • Компактный размер
    • Эффективное управление мощными нагрузками
  • Минусы:
    • Сложность в проектировании и использовании по сравнению с современными ИКИ
    • Необходимость дополнительного охлаждения при работе с высокими токами
    • Высокие требования к условиям эксплуатации и монтажу
  • Общее назначение:
    • Управление мощными электрическими нагрузками
    • Защита от перегрузок и коротких замыканий
    • Регулирование тока и напряжения в различных приборах
  • Применяется в:
    • Трансформаторных стартерах
    • Приводах двигателей
    • Автомобильных системах
    • Промышленных контроллерах и системах автоматизации
    • Стабилизаторах напряжения
Выбрано: Показать

Характеристики TN6050-12PI

  • Package
    Tube
  • Обратное напряжение
    1.2 kV
  • Отпирающее напряжение на управляющем электроде(Vgt) (Макс)
    1.3 V
  • Отпирающий ток управления (Igt)
    50 mA
  • Напряжение в открытом состоянии (Vtm) (Макс)
    1.75 V
  • Средняя величина прямого тока (It (AV))
    38 A
  • Среднеквадратичное значение прямого тока (It (RMS))
    60 A
  • Максимальный ток удержания (Ih)
    100 mA
  • Ток тиристора в закрытом состоянии (Макс)
    10 µA
  • Максимальный ток перегрузки 50, 60Hz (Itsm)
    700A, 763A
  • Тип Тиристора
    Standard Recovery
  • Рабочая температура
    -40°C ~ 125°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TOP-3
  • Исполнение корпуса
    TOP3
  • Base Product Number
    TN6050

Техническая документация

TN6050-12PI.pdf
pdf. 0 kb
  • 432 шт
    3-6 недель
  • Количество
    Цена
  • 1
    982 ₽
  • 10
    560 ₽
  • 100
    393 ₽
  • 600
    371 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена TN6050-12PI при покупке от 1 шт 982.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TN6050-12PI с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TN6050-12PI

TN6050-12PI STMicroelectronics SCR 1.2KV 60A TOP3 — это триодный каскадный резистивный транзистор (TRT) для управления высоковольтными нагрузками.

  • Основные параметры:
    • Номинальное напряжение: 1.2 кВ
    • Номинальный ток: 60 А
    • Тип: TOP3 (триодный каскадный резистивный транзистор)
  • Плюсы:
    • Высокая надежность и долгий срок службы
    • Устойчивость к перегрузкам и коротким замыканиям
    • Компактный размер
    • Эффективное управление мощными нагрузками
  • Минусы:
    • Сложность в проектировании и использовании по сравнению с современными ИКИ
    • Необходимость дополнительного охлаждения при работе с высокими токами
    • Высокие требования к условиям эксплуатации и монтажу
  • Общее назначение:
    • Управление мощными электрическими нагрузками
    • Защита от перегрузок и коротких замыканий
    • Регулирование тока и напряжения в различных приборах
  • Применяется в:
    • Трансформаторных стартерах
    • Приводах двигателей
    • Автомобильных системах
    • Промышленных контроллерах и системах автоматизации
    • Стабилизаторах напряжения
Выбрано: Показать

Характеристики TN6050-12PI

  • Package
    Tube
  • Обратное напряжение
    1.2 kV
  • Отпирающее напряжение на управляющем электроде(Vgt) (Макс)
    1.3 V
  • Отпирающий ток управления (Igt)
    50 mA
  • Напряжение в открытом состоянии (Vtm) (Макс)
    1.75 V
  • Средняя величина прямого тока (It (AV))
    38 A
  • Среднеквадратичное значение прямого тока (It (RMS))
    60 A
  • Максимальный ток удержания (Ih)
    100 mA
  • Ток тиристора в закрытом состоянии (Макс)
    10 µA
  • Максимальный ток перегрузки 50, 60Hz (Itsm)
    700A, 763A
  • Тип Тиристора
    Standard Recovery
  • Рабочая температура
    -40°C ~ 125°C (TJ)
  • Вид монтажа
    Through Hole
  • Корпус
    TOP-3
  • Исполнение корпуса
    TOP3
  • Base Product Number
    TN6050

Техническая документация

TN6050-12PI.pdf
pdf. 0 kb
