Ферритовые бусинки

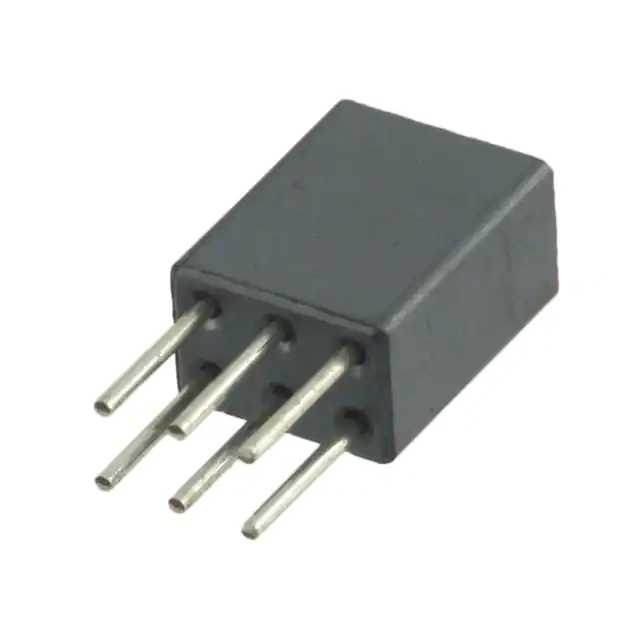

Ферритовая бусина это самый простой способ убрать высокочастотный шум из цепи питания. На постоянном токе она ведет себя почти как кусок провода, а на высоких частотах превращается в сопротивление и рассеивает энергию помехи в тепло. Именно поэтому бусины ставят по питанию микросхем, на границе аналоговой и цифровой частей платы и на входах интерфейсных линий. В разделе больше 5 тысяч позиций в корпусах от 0402 до 1206 и в выводном исполнении.

Чем бусина отличается от дросселя

Дроссель запасает энергию в магнитном поле и отдает ее обратно в цепь, поэтому вместе с конденсаторами он образует резонансный контур и может усиливать помеху на определенной частоте. Ферритовая бусина на рабочих частотах ведет себя как резистор: она не отражает помеху, а поглощает ее. Это делает ее удобной там, где нужно просто убрать шум, а не строить сложный фильтр.

Ключевые параметры

Импеданс всегда указывают на частоте 100 мегагерц, но это лишь точка на кривой. Реальная бусина имеет максимум импеданса в определенном диапазоне, и его нужно совмещать с частотой вашей помехи. Если шум лежит в районе 30 мегагерц, деталь с максимумом на 500 мегагерц поможет слабо.

Как выбрать

1. Определите частоту помехи. Для импульсного преобразователя это частота переключения и ее гармоники, обычно от единиц до сотен мегагерц.
2. Выберите импеданс: для питания цифровых микросхем обычно хватает 60...120 Ом, для чувствительных аналоговых цепей берут 600 Ом и выше.
3. Проверьте ток. Номинал должен быть выше рабочего с запасом: при приближении к пределу феррит насыщается, и импеданс падает в разы.
4. Посчитайте падение напряжения. При сопротивлении 50 миллиом и токе 1 А потеря составит 50 мВ, а рассеиваемая мощность 0,05 Вт. Для питания ядра микроконтроллера на 1,2 В такая просадка уже заметна.
5. Разместите бусину рядом с выводом питания микросхемы, а не в начале дорожки, иначе участок между ними соберет шум обратно.

Бусина в паре с керамическим конденсатором образует контур, и на частоте резонанса помеха может не подавляться, а усиливаться. Чтобы этого не происходило, у бусины выбирают участок кривой, где преобладает активная составляющая импеданса, а не индуктивная. Если после установки фильтра шум вырос, дело почти всегда именно в этом.

Частые вопросы

Можно ли заменить бусину перемычкой?
Электрически схема заработает, но шум по питанию останется. Обратная ситуация опаснее: если поставить бусину туда, где идет большой ток, она даст просадку и будет греться.

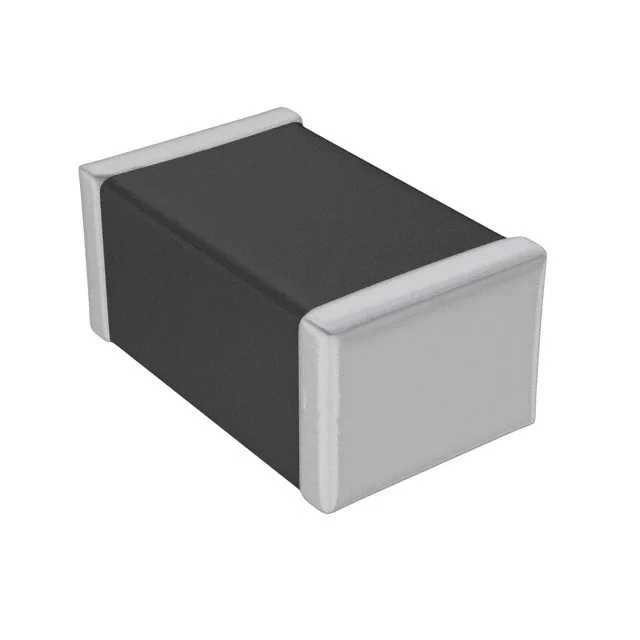

Чем отличаются бусины 0603 и 0805 с одинаковым импедансом?
Обычно номинальным током и сопротивлением: корпус крупнее держит больший ток и имеет меньшее сопротивление. Если по цепи идет заметный ток, берут корпус побольше.

Где ставить бусину на плате?
Между источником питания и выводом потребителя, максимально близко к микросхеме, а сразу за ней ставят развязывающий конденсатор. Такая связка убирает и высокочастотный шум, и просадки при импульсном потреблении. О выборе конденсаторов читайте в статье Конденсаторы: виды, характеристики и как выбрать.

Помогает ли бусина от помех по сети 220 В?
Нет, это не ее задача. Для сетевого ввода нужны синфазные дроссели и сетевые фильтры, рассчитанные на соответствующее напряжение и ток.

Принцип работы индуктивных элементов и разница между дросселем и катушкой разобраны в статье Катушки индуктивности и дроссели. Остальные решения по фильтрации собраны в разделе фильтров, а накопительные элементы для преобразователей в разделе постоянных индукторов.
